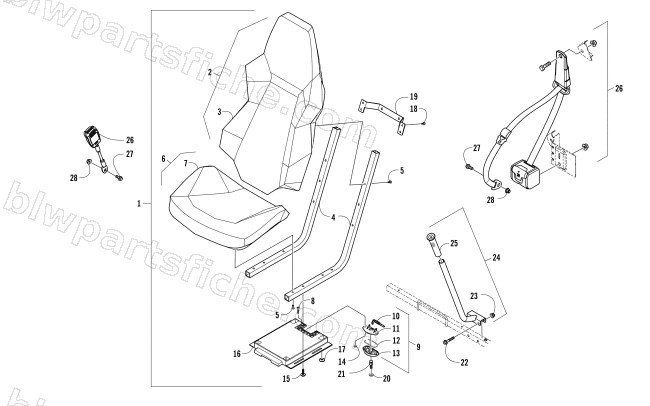

SEAT ASSEMBLY
2015 WILDCAT TRAIL XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 5506-215 | SEAT-ASSY | 1 | $848.95 | |
| 2 | 5506-137 | SEAT BACK | 1 | $331.95 | |
| 4 | 4406-565 | TUBE,SEAT FRAME | 1 | $56.95 | |
| 5 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 6 | 5506-136 | SEAT BASE | 1 | $307.95 | |
| 8 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 9 | 2706-164 | SEAT LATCH-MFG ASSY | 1 | $15.11 | |
| 10 | 2606-854 | LEVER,RELEASE-SEATLATCH | 1 | $9.59 | |
| 11 | 1673-635 | COVER,LATCH-SEAT | 1 | $5.95 | |
| 12 | 0673-023 | CLIP,SPRING RETAINING-SS | 1 | $39.95 | |
| 13 | 1673-634 | BACK,LATCH-SEAT | 1 | $8.95 | |
| 14 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 15 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 | |
| 16 | 4406-287 | MOUNT,SEAT LATCH | 1 | $235.95 | |
| 17 | 4406-566 | BUMPER,SEAT | 1 | $1.64 | |
| 18 | 0423-538 | SCREW,TAPTITE-TSPNH M6 X 1 X 16 Z&B | 1 | $0.68 | |
| 19 | 5506-670 | SEAT BRACE-PTD BLACK | 1 | $19.25 | |
| 20 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 21 | 0423-559 | STUD,LATCH-SEAT | 1 | $13.73 | |
| 22 | 8408-845 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&Y | 1 | $1.09 | |
| 23 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 24 | 5506-246 | HANDLE-ASSY | 1 | $34.95 | |
| 25 | 4606-945 | GRIP,HANDLEBAR-6.25" | 1 | $17.87 | |
| 26 | 5506-243 | R/B 7506-698 | 1 | $352.95 | |
| 27 | 1423-182 | SCREW,CAP-HFH M12X1.75X30 CL10.9 RIE BLK | 1 | $3.71 | |
| 28 | 1423-184 | NUT,HEX FLG-NYL LOCK M12X1.75 CL10 Z&Y | 1 | $1.64 |
