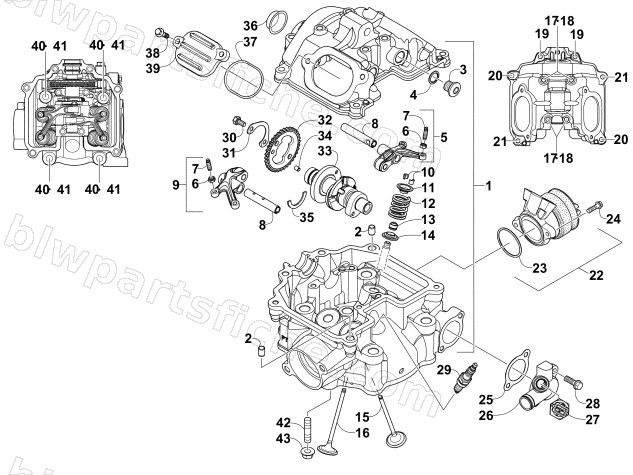

CYLINDER HEAD AND CAMSHAFT/VALVE ASSEMBLY
2016 HDX 500 XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0808-205 | HEAD,CYLINDER, 450-ASSY | 1 | $1,929.95 | |
| 2 | 3303-341 | PIN DOWEL 8*14 | 1 | $2.33 | |
| 3 | 0831-053 | PLUG,ROCKER ARM | 1 | $16.49 | |
| 4 | 0830-143 | WASHER,COMPRESSION 14 X 19 X 1.35 | 1 | $13.73 | |
| 5 | 0809-254 | ARM ASSY, IN VALVE ROCKER | 1 | $227.95 | |
| 6 | 3304-026 | NUT TAPPET ADJUSTING | 1 | $1.23 | |
| 7 | 3304-007 | SCREW TAPPET ADJUSTING | 1 | $3.57 | |
| 8 | 0809-256 | SHAFT,IN ROCKER ARM | 1 | $26.95 | |
| 9 | 0809-252 | ARM ASSY, EXH. VALVE ROCKER | 1 | $227.95 | |
| 10 | 3303-044 | COTTER VALVE | 1 | $10.97 | |
| 11 | 0809-142 | RETAINER, SPRING | 1 | $16.49 | |
| 12 | 0809-257 | SPRING,VALVE OUTER | 1 | $26.95 | |
| 13 | 0809-190 | SEAL,VALVE STEM | 1 | $12.35 | |
| 14 | 0809-141 | SEAT,VALVE SPRING | 1 | $8.21 | |
| 15 | 0809-266 | VALVE,EXHAUST | 1 | $61.95 | |
| 16 | 0809-263 | VALVE,INLET | 1 | $27.95 | |
| 17 | 3304-904 | BOLT FLANGE 6*60 | 1 | $1.23 | |
| 18 | 0830-155 | SEAL,FASTENER | 1 | $3.16 | |
| 19 | 3304-918 | BOLT FLANGE SH M6x1.0x110 | 1 | $1.50 | |
| 20 | 0826-136 | BOLT,M6X1.0X30 | 1 | $0.85 | |
| 21 | 3303-384 | BOLT FLANGE SH 6*25 | 1 | $0.81 | |
| 22 | 0570-304 | MANIFOLD,INTAKE-OVERMOLDED | 1 | $94.95 | |
| 23 | 0830-202 | O-RING,INTAKE MANIFOLD 44.12X2.62 | 1 | $1.78 | |
| 24 | 3304-189 | BOLT FLANGE SH 6*20 | 1 | $0.81 | |
| 25 | 0830-200 | GASKET WATER COVER | 1 | $1.64 | |
| 26 | 0806-121 | WATER COVER HEAD | 1 | $33.95 | |
| 27 | 0824-051 | SENSOR,COOLANT TEMP (SYNERJECT) | 1 | $19.25 | |
| 28 | 3303-617 | R/B 3307-049 | 1 | $0.65 | |
| 29 | 0217-708 | SPARK PLUG, NGK-CR7E | 1 | $10.97 | |
| 30 | 0826-154 | BOLT HEX 6X12 | 1 | $1.23 | |
| 31 | 0828-086 | WASHER,FASTENER-LOCK | 1 | $2.06 | |
| 32 | 0809-259 | SPROCKET,CAMSHAFT | 1 | $69.95 | |
| 33 | 3306-247 | SHAFT COMP CAM | 1 | $231.95 | |
| 34 | 0829-036 | DOWEL,ALIGNMENT,M5 X 8 | 1 | $2.95 | |
| 35 | 0809-165 | C-RING,CAMSHAFT | 1 | $2.61 | |
| 36 | 3306-787 | PLUG HEAD | 1 | $13.73 | |
| 37 | 0830-139 | ORING,INSPECTION COVER | 1 | $6.20 | |
| 38 | 3303-383 | BOLT FLANGE SH 6*20 | 1 | $0.81 | |
| 39 | 0808-111 | CAP,INSPECTION COVER | 1 | $20.63 | |
| 40 | 0826-062 | BOLT,ACS-HFH M10 ( ) | 1 | $17.87 | |
| 41 | 0828-044 | WASHER, CYLINDER HEAD NUT | 1 | $1.23 | |
| 42 | 0827-064 | BOLT,STUD 8X40 | 1 | $3.57 | |
| 43 | 3303-332 | NUT FLANGE 8MM | 1 | $0.81 |
