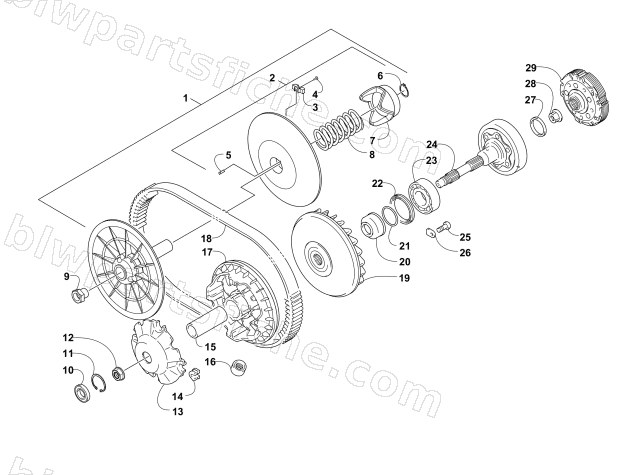

TRANSMISSION ASSEMBLY
2016 PROWLER 1000 XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0823-535 | PULLEY,DRIVEN-ASSY(LP3) | 1 | $737.95 | |
| 2 | 0823-554 | PULLEY,DRIVEN-ASSY UNCALIBRATED (LP3) | 1 | $743.95 | |
| 3 | 0823-454 | SHOE,CAM-DRIVEN PULLEY | 1 | $6.89 | |
| 4 | 0823-177 | SCREW,CAM SHOE | 1 | $2.06 | |
| 5 | 0823-383 | KEY-1/4" | 1 | $12.35 | |
| 6 | 0823-455 | SNAP RING,EXTERNAL-35.2 ID | 1 | $4.40 | |
| 7 | 0823-453 | CAM,DRIVEN CLUTCH-45 DEG (DIECAST) | 1 | $169.95 | |
| 8 | 0823-377 | SPRING-DRIVEN CLUTCH | 1 | $37.95 | |
| 9 | 0823-457 | NUT,DRIVEN PULLEY | 1 | $16.49 | |
| 10 | 0832-060 | BEARING,BALL-S/R 17X47X14 | 1 | $26.95 | |
| 11 | 0831-078 | RING,RETAINING-DHO-47 | 1 | $2.61 | |
| 12 | 0827-073 | NUT,HEX FLANGE COUNTERSUNK (M20X1.5) | 1 | $4.82 | |
| 13 | 0823-276 | PLATE,MOVABLE DRIVE-Z- | 1 | $26.95 | |
| 14 | 0823-277 | DAMPER,MOVABLE DRIVE-Z- | 1 | $4.68 | |
| 15 | 0823-358 | SPACER, MOVABLE DRIVE SHEAVE 90 -Z- | 1 | $31.95 | |
| 16 | 0823-170 | ROLLER,MOVABLE DRIVE(GREEN) (PM 23.5G) | 1 | $5.51 | |
| 17 | 0823-273 | SHEAVE,MOVABLE DRIVE-ASM-Z- | 1 | $185.95 | |
| 18 | 0823-231 | BELT,DRIVE | 1 | $176.95 | |
| 19 | 0823-272 | SHEAVE,STATIONARY-DRIVE-MACH-Z- | 1 | $82.95 | |
| 20 | 0823-015 | SPACER, FIXED DRIVE | 1 | $58.95 | |
| 21 | 0470-531 | O-RING,INTAKE MANIFOLD | 1 | $3.16 | |
| 22 | 0830-244 | SEAL,OIL (52X70X8) | 1 | $16.49 | |
| 23 | 0832-009 | BEARING,CONRAD-6208RUEF- 1 | 1 | $90.95 | |
| 24 | 0823-556 | CLUTCH DRUM/SHAFT | 1 | $321.95 | |
| 25 | 0826-029 | SCREW,MACH-TSPH M6 X1X12 W/ THD LOCK | 1 | $0.68 | |
| 26 | 0822-010 | RETAINER, BEARING | 1 | $3.16 | |
| 27 | 0830-189 | SEAL,DRUM SHAFT | 1 | $10.97 | |
| 28 | 0827-011 | NUT,HF-CCW M18x1.5 | 1 | $4.54 | |
| 29 | 0823-484 | CLUTCH CENTRIFICAL-6 PLATE-Z 2 | 1 | $243.95 |
