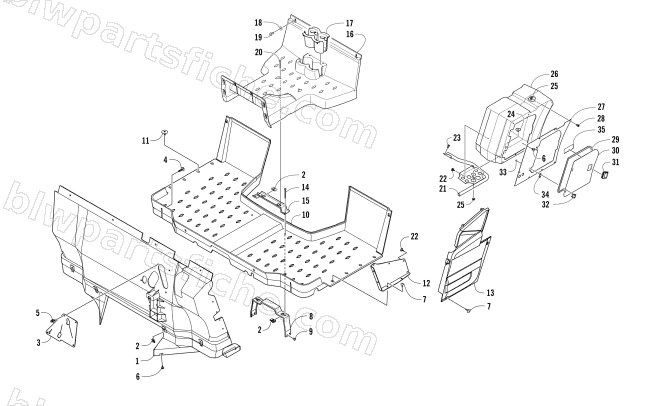

CONSOLE AND FLOOR PANEL ASSEMBLY
2017 700 HDX XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 0405-538 | BOOT,STEERING(NONPWR) & PEDAL | 1 | $5.09 | |
| 4 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 | |
| 5 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 6 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 7 | 1423-198 | SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK | 1 | $0.95 | |
| 8 | 2516-313 | BRACKET,FLOOR SUPPORT-PAINTED | 1 | $42.95 | |
| 9 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 11 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 12 | 7506-100 | BRKT,KICK PANEL MTG-RH-PTD | 1 | $20.63 | |
| 12 | 7506-101 | BRKT,KICK PANEL MTG-LH-PTD | 1 | $20.63 | |
| 13 | 4406-612 | PANEL,SIDE-RR-RH | 1 | $66.95 | |
| 13 | 4406-613 | PANEL,SIDE-RR-LH | 1 | $50.95 | |
| 14 | 8468-670 | SCREW,MACH-TSPNH M6X1.0X70 CL8.8 BLK | 1 | $3.02 | |
| 15 | 2416-483 | BRKT,SUB-FLOOR MOUNTING | 1 | $26.95 | |
| 16 | 2416-412 | FLOOR, SUB | 1 | $275.95 | |
| 17 | 2416-109 | GROMMET,CUPHOLDER | 1 | $37.95 | |
| 18 | 8450-133 | WASHER,FLAT-M8-9.12 X 25.40 X 2.30Z&Y | 1 | $0.28 | |
| 19 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 20 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 21 | 2516-854 | SUPPORT-SIDE-STORAGE-RH PTD BLK | 1 | $54.95 | |
| 21 | 2516-855 | SUPPORT-SIDE-STORAGE-LH PTD BLK | 1 | $54.95 | |
| 22 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 23 | 8476-816 | SCREW,MACH-TSTRH M8X1.25X16 Z&Y | 1 | $3.85 | |
| 24 | 1423-133 | SCREW,SHOULDER 11 X 3.5 X 6MM | 1 | $3.44 | |
| 26 | 7506-054 | BOX,SIDE STORAGE-RH-SERV ASSY | 1 | $390.95 | |
| 26 | 7506-055 | BOX,SIDE STORAGE-LH-SERV ASSY | 1 | $390.95 | |
| 27 | 7506-052 | PLATE,FACE-SIDE STORAGE-PTD BLK | 1 | $47.95 | |
| 28 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 29 | 2416-504 | SEAL,DOOR-SIDE STORAGE | 1 | $3.57 | |
| 30 | 2516-853 | DOOR,SIDE STORAGE-PTD BLACK | 1 | $42.95 | |
| 31 | 1423-035 | LATCH,SLIDE | 1 | $16.49 | |
| 32 | 1423-037 | HINGE,FRICTION | 1 | $23.39 | |
| 34 | 1423-036 | SPACER, HINGE | 1 | $3.30 | |
| 35 | 4411-573 | DECAL,CAUTION LOAD CAPACITY (15LB) | 1 | $3.44 |
