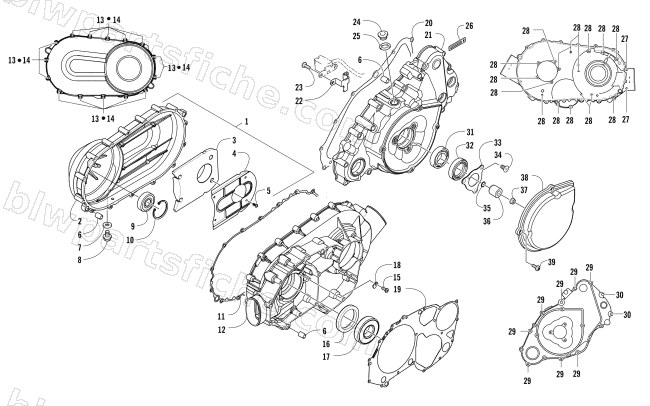

2018 Arctic Cat ALTERRA 700 MUD PRO LTD EPS — CLUTCH/V-BELT/MAGNETO COVER ASSEMBLY
2018 ALTERRA 700 MUD PRO LTD EPS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0806-179 | COVER,H1 V-BELT-DAMPENED (PTD BLK) | 1 | $148.95 | |
| 3 | 0806-177 | DAMPENER,RUBBER PAD | 1 | $54.95 | |
| 5 | 1423-293 | SCREW,SELF TAP-TSPH M6-1.0X15 W/243 | 1 | $2.61 | |
| 6 | 0829-002 | DOWEL, SPLIT, 13 x 18 | 1 | $2.88 | |
| 7 | 0830-013 | WASHER,CRUSH, 8 x 16 x 1 | 1 | $1.09 | |
| 8 | 8408-812 | SCREW,CAP-HFH M8X1.25X12 CL8.8 Z&Y | 1 | $1.78 | |
| 9 | 0832-060 | BEARING,BALL-S/R 17X47X14 | 1 | $26.95 | |
| 10 | 0831-078 | RING,RETAINING-DHO-47 | 1 | $2.61 | |
| 11 | 0831-096 | GASKET,V-BELT COVER-DAMPENER | 1 | $57.95 | |
| 12 | 0806-174 | COVER,CLUTCH-RR PORT(M5 THREADS) | 1 | $163.95 | |
| 13 | 0828-148 | WASHER,RUBBER-6.8MMX13.89MMX3 | 1 | $1.09 | |
| 14 | 0826-160 | SCREW,SHOULDER-M5X0.8 6MMX40 | 1 | $1.64 | |
| 15 | 0826-029 | SCREW,MACH-TSPH M6 X1X12 W/ THD LOCK | 1 | $0.68 | |
| 16 | 0830-244 | SEAL,OIL (52X70X8) | 1 | $16.49 | |
| 17 | 0832-009 | BEARING,CONRAD-6208RUEF- 1 | 1 | $90.95 | |
| 18 | 0822-010 | RETAINER, BEARING | 1 | $3.16 | |
| 19 | 0831-097 | GASKET,WET CLUTCH COVER-AMF | 1 | $46.95 | |
| 20 | 0830-128 | GASKET,MAGNETO COVER | 1 | $23.39 | |
| 21 | 0806-170 | COVER,MAGNETO (LONG BOSS K) | 1 | $126.95 | |
| 22 | 0802-071 | CLAMP,NO. 3 | 1 | $4.54 | |
| 23 | 8470-510 | SCREW,MACH-TSPNH M5X.8X10 CL8.8 Z&Y | 1 | $0.68 | |
| 24 | 0826-155 | PLUG,TDC INSPECTION | 1 | $10.97 | |
| 25 | 0830-015 | WASHER, CRUSH, 16 x 22 x 2 | 1 | $1.92 | |
| 26 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 29 | 8468-640 | SCREW,MACH-TSPNH M6X1.0X40 CL8.8 BLK | 1 | $0.68 | |
| 30 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 31 | 1602-981 | BEARING,25MMX47MMX8MM-PEER | 1 | $17.87 | |
| 32 | 0830-226 | SEAL,OIL-25X48X7 | 1 | $24.77 | |
| 33 | 0805-008 | RETAINER, OIL SEAL | 1 | $16.49 | |
| 34 | 0826-031 | SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK | 1 | $1.23 | |
| 35 | 0830-108 | O-RING,STARTER CUP | 1 | $1.50 | |
| 36 | 0820-061 | BUSHING | 1 | $17.87 | |
| 37 | 0827-008 | NUT, HEX FLANGE, M10 x 1.25 | 1 | $0.95 | |
| 38 | 0820-062 | COVER, MAGNETO - OUTER | 1 | $58.95 | |
| 39 | 8468-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 BLK | 1 | $0.68 |
