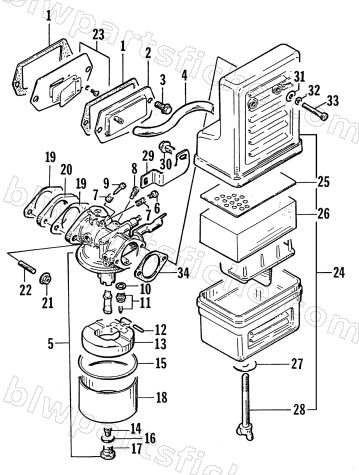

1993 Arctic Cat AC3000GD2 — CARBURETOR AND AIR CLEANER
1993 AC3000GD2
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0693-004 | GASKET, AIR BREATHER | 1 | $10.97 | |
| 2 | 0691-245 | CAP, AIR BREATHER | 1 | $12.95 | |
| 4 | 0693-306 | HOSE,600MM | 1 | $18.95 | |
| 5 | 0691-267 | CARBURETOR ASSY | 1 | $209.95 | |
| 7 | 0691-272 | SPRING, THROTTLE SCREW | 1 | $12.35 | |
| 8 | 1691-142 | JET,PILOT (45) | 1 | $12.35 | |
| 9 | 0691-102 | ADJUSTER | 1 | $13.73 | |
| 10 | 6505-244 | GASKET CARBURETOR | 1 | $1.64 | |
| 11 | 0691-274 | VALVE ASSY, NEEDLE | 1 | $61.95 | |
| 12 | 0691-271 | PIN, FLOAT | 1 | $3.69 | |
| 13 | 0691-269 | FLOAT | 1 | $29.95 | |
| 14 | 0691-235 | 03JET, MAIN (80) | 1 | $15.95 | |
| 15 | 0691-270 | GASKET, FLOAT CHAMBER | 1 | $10.95 | |
| 16 | 0691-276 | GASKET, NEEDLE VALVE SEAT | 1 | $3.69 | |
| 18 | 0691-268 | CHAMBER ASSY, FLOAT | 1 | $31.95 | |
| 19 | 0693-005 | GASKET, CARBURETOR | 1 | $2.89 | |
| 20 | 0693-006 | INSULATOR, CARBURETOR | 1 | $10.95 | |
| 21 | 3002-863 | NUT,HEX M6 W/WASHER FACE | 1 | $1.95 | |
| 22 | 3007-480 | BOLT,STUD | 1 | $2.06 | |
| 23 | 0691-247 | REED VALVE ASSY, BREATHER | 1 | $29.95 | |
| 24 | 0691-277 | CLEANER ASSY, AIR | 1 | $147.95 | |
| 25 | 0691-279 | HOLDER, ELEMENT | 1 | $17.95 | |
| 26 | 0691-278 | ELEMENT, AIR CLEARNER | 1 | $27.95 | |
| 29 | 0691-280 | BRACKET, AIR CLEARNER | 1 | $3.49 | |
| 32 | 3007-628 | WASHER, LOCK-5MM | 1 | $3.30 | |
| 33 | 3007-843 | SCREW,M5X35 | 1 | $2.75 | |
| 34 | 0693-008 | GASKET, AIR CLEANER | 1 | $4.95 |
