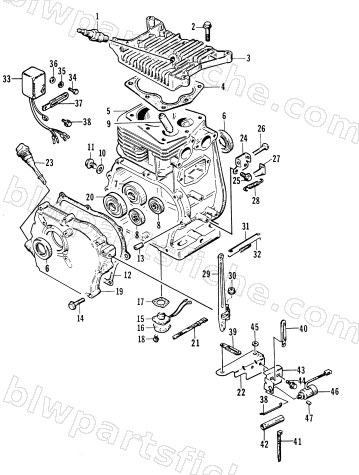

1993 Arctic Cat AC3000GD2 — CYLINDER AND CRANKCASE
1993 AC3000GD2
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0217-702 | SPARK PLUG, BPR5HS | 1 | $4.95 | |
| 3 | 0691-238 | HEAD, CYLINDER(3000 GEN) | 1 | $184.95 | |
| 4 | 0691-998 | GASKET, CYLINDER HEAD | 1 | $39.95 | |
| 5 | 0691-240 | CYLINDER ASSY (3000GD2E GEN) | 1 | $621.92 | |
| 6 | 0691-222 | OIL SEAL,M30X50X8 | 1 | $20.95 | |
| 7 | 3003-321 | BEARING,RIGHT(BALL)(5.93MM DIA) | 1 | $26.95 | |
| 8 | 3003-320 | BEARING,BALL,RIGHT,M17X40X12 | 1 | $34.95 | |
| 10 | 0693-455 | GASKET (M12.2X21X2) | 1 | $3.59 | |
| 12 | 0691-243 | GASKET, CRANKCASE (ASB) | 1 | $5.95 | |
| 13 | 3002-012 | PIN, DOWEL 9 X 12 | 1 | $2.88 | |
| 15 | 0691-325 | SENSOR, OIL LEVEL | 1 | $139.95 | |
| 16 | 0691-175 | PLATE, SENSOR LEAD GUARD | 1 | $7.95 | |
| 17 | 1691-153 | GASKET, OIL LEVEL | 1 | $19.25 | |
| 19 | 0691-242 | COVER, CRANKCASE SIDE | 1 | $139.95 | |
| 20 | 0691-775 | BEARING,BALL(30X62X16) | 1 | $47.95 | |
| 22 | 0693-126 | BRACKET,SOLENOID | 1 | $10.95 | |
| 23 | 0691-244 | GAUGE, ENGINE OIL LEVEL | 1 | $15.95 | |
| 24 | 0691-314 | BRACKET, GOVERNOR SPRING | 1 | $5.95 | |
| 26 | 0691-216 | SCREW 6X40 (SUS) | 1 | $3.59 | |
| 27 | 0691-313 | HOOK, GOVERNOR SPRING | 1 | $7.95 | |
| 28 | 0691-233 | SPRING,M11 | 1 | $4.95 | |
| 29 | 0691-312 | LEVER COMP, THROTTLE CONTROL | 1 | $12.95 | |
| 30 | 3002-863 | NUT,HEX M6 W/WASHER FACE | 1 | $1.95 | |
| 31 | 0691-315 | ROD, CARBURETOR | 1 | $6.95 | |
| 32 | 0691-232 | SPRING,M5 | 1 | $12.95 | |
| 33 | 0691-326 | UNIT, OIL LEVEL ALARM | 1 | $121.95 | |
| 34 | 3007-392 | BOLT | 1 | $3.95 | |
| 35 | 3004-447 | WASHER, LOCK 6MM | 1 | $3.16 | |
| 36 | 0691-742 | WASHER, GOV. SPRING ADJUST,6MM | 1 | $1.39 | |
| 38 | 0693-125 | ROD,AUTO SLIDE | 1 | $10.95 | |
| 40 | 0693-274 | CLAMP,M6 | 1 | $2.69 | |
| 41 | 3003-787 | CABLE TIE | 1 | $4.95 | |
| 42 | 0693-122 | TUBE,SOLINOID LEAD | 1 | $5.95 | |
| 45 | 3004-586 | WASHER | 1 | $2.89 | |
| 46 | 0693-124 | SOLENOID AUTOIDLE | 1 | $172.95 | |
| 47 | 3004-587 | PIN,DOWEL,2MM | 1 | $2.19 |
