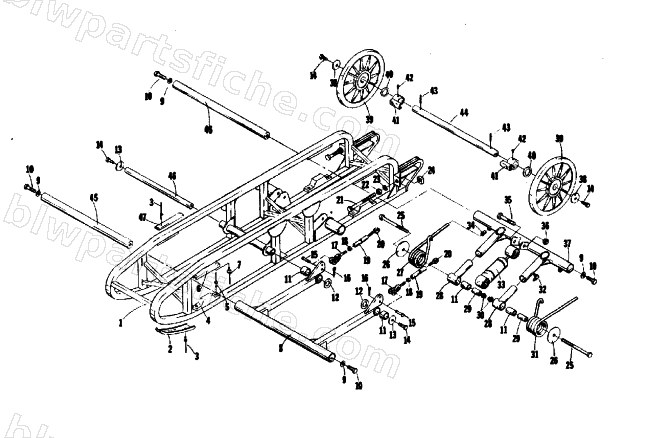

1974 Arctic Cat EL TIGRE 295 — UNDERCARRIAGE
1974 EL TIGRE 295
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0104-217 | HI-FAX,REPLACEMENT | 1 | $43.95 | |
| 3 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 4 | 0104-256 | BUMPER, REAR RUBBER | 1 | $25.95 | |
| 6 | 0104-073 | PAD,SHOCK | 1 | $21.95 | |
| 7 | 8061-486 | RIVET,BLIND-LF SS54 ZINC | 1 | $1.09 | |
| 9 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 10 | 8004-224 | SCREW,CAP-HH 3/8-24X1.25 G5 Z&Y | 1 | $0.55 | |
| 12 | 0123-439 | WSHR,FLAT 21/32X1-1/8X.048 Z&Y | 1 | $0.40 | |
| 13 | 0123-260 | WSHR,.343X1 1/8X.120TH Z&Y | 1 | $1.50 | |
| 15 | 0123-528 | PIN,CLEVIS 1/4X1.187 | 1 | $2.95 | |
| 16 | 0123-082 | PIN, COTTER - 1/16 X 5/8 | 1 | $0.15 | |
| 17 | 0123-575 | EYE BOLT W/SHACKLE | 1 | $22.95 | |
| 18 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 19 | 0123-576 | BODY,TURNBUCKLE 3/8-16 | 1 | $51.95 | |
| 22 | 8042-541 | NUT,7/16-14 HEX-REG-GR2(Z4 CAD FIN) | 1 | $0.15 | |
| 23 | 8051-307 | WASHER,SPR LOCK-7/16 .440X.784X.133 Z&Y | 1 | $0.40 | |
| 25 | 0123-032 | SCREW,CAP HEX 3/8-24X4-1/4 | 1 | $0.15 | |
| 26 | 0623-746 | WASHER,2.00X.386X.1046 | 1 | $2.06 | |
| 27 | 0104-352 | SPRING REAR-RIGHT | 1 | $43.95 | |
| 28 | 0110-266 | ARM,INSIDE ASSY | 1 | $54.95 | |
| 29 | 0104-108 | PIVOT,INSERT | 1 | $28.95 | |
| 30 | 8040-516 | NUT,HEX LOCK-NYL 3/8-24 Z&Y | 1 | $0.68 | |
| 31 | 0104-353 | SPRING REAR-LEFT | 1 | $61.95 | |
| 35 | 8004-318 | SCREW,CAP-HH 7/16-20X2.25 G5 Z&Y | 1 | $1.78 | |
| 36 | 8040-576 | NUT,HEX LOCK-NYL 7/16-20 Z&Y | 1 | $0.99 | |
| 39 | 0114-210 | WHEEL,IDL 6.38(2-3/4DIA INSR) | 1 | $54.95 | |
| 40 | 0623-546 | WASHER,FLAT-.765 ID X 1.5 OD X.1 THK | 1 | $1.37 | |
| 42 | 8080-305 | SCREW,SET-HS 3/8-24 X 3/8 | 1 | $1.95 | |
| 43 | 8070-286 | PIN,SPRING-5/32 X 1-1/4 SLOTTED P&O | 1 | $1.92 |
