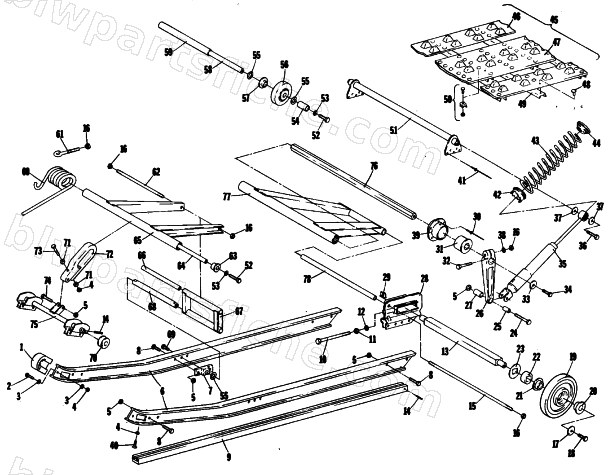

1980 Arctic Cat TRAIL CAT 3000 — UNDERCARRIAGE AND TRACK
1980 TRAIL CAT 3000
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0604-231 | NOSE PIECE,SLIDE RAIL-BLACK | 1 | $15.11 | |
| 2 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 3 | 8050-212 | WASHER,FLAT- 1/4 X .500 X .063 Z&Y | 1 | $0.68 | |
| 4 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 5 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 6 | 0114-423 | RAIL,SLIDE FORMED | 1 | $111.95 | |
| 8 | 8002-132 | SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y | 1 | $0.95 | |
| 10 | 0124-310 | HHCS 3/8-16X4.0 THREADED GR5 Z&Y | 1 | $2.47 | |
| 11 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 12 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 13 | 0114-137 | AXLE,REAR | 1 | $187.95 | |
| 14 | 8070-285 | PIN,SPRING-5/32 X 1-1/8 SLOTTED P&O | 1 | $1.95 | |
| 15 | 0123-929 | BOLT PIVOT REAR ARM | 1 | $0.25 | |
| 16 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 18 | 8012-130 | SCREW, CAP -HHNLP 5/16-18X.75 G5 Z&Y | 1 | $12.35 | |
| 20 | 0104-342 | INSERT 3/4 BORE X 2 OD | 1 | $15.11 | |
| 21 | 0104-343 | INSERT,3/4 BORE X 1.570 OD | 1 | $13.73 | |
| 22 | 0114-129 | SPACER,REAR AXLE | 1 | $14.95 | |
| 23 | 0114-130 | WASHER,RECT 1.015 X 1.62 12GA | 1 | $2.95 | |
| 25 | 0114-314 | INSERT SHOCK LEVER | 1 | $3.95 | |
| 27 | 0114-365 | INSERT SHOCK LEVER | 1 | $5.95 | |
| 28 | 0114-120 | HOUSING,REAR AXLE WELDED RH | 1 | $100.95 | |
| 28 | 0114-121 | HOUSING,REAR AXLE WELDED LH | 1 | $82.95 | |
| 29 | 0104-838 | PLATE & NUT-WELDMENT | 1 | $21.95 | |
| 30 | 8060-708 | RIVET,BLIND-DH SS66 BLK | 1 | $1.37 | |
| 32 | 8002-225 | SCREW,CAP-HH 3/8-16 X1.50 G5 Z&Y | 1 | $0.95 | |
| 34 | 8012-192 | SCREW,CAP-HHNLP 3/8-16X1.0 G5 | 1 | $1.95 | |
| 35 | 0114-340 | SHOCK,ABSORBER,REAR | 1 | $276.95 | |
| 36 | 8012-226 | SCREW,CAP-HHNLP 3/8-16X1.75 G5 Z&Y | 1 | $1.95 | |
| 37 | 0114-197 | WASHER,FLAT .390 X 1.06 X.125 | 1 | $1.23 | |
| 38 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 40 | 0123-869 | SCRW,MACH,FH-1/4-20 X 1 1/4 | 1 | $0.95 | |
| 41 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 42 | 0403-099 | RETAINER,SPRING-ADJUSTABLE | 1 | $17.95 | |
| 44 | 0117-155 | RETAINER SPRING | 1 | $1.95 | |
| 48 | 0123-729 | RIVET,SOLID .187X.562 STL | 1 | $1.78 | |
| 52 | 8002-222 | SCREW,CAP-HH 3/8-16 X1.00 G5 Z&Y | 1 | $0.95 | |
| 53 | 8051-278 | WASHER,SPR LOCK-3/8 .377X.688X.115 BLK | 1 | $2.95 | |
| 54 | 0114-350 | SPACER,TUNNEL WHEEL-OUTSIDE | 1 | $43.95 | |
| 55 | 0123-439 | WSHR,FLAT 21/32X1-1/8X.048 Z&Y | 1 | $0.40 | |
| 56 | 0104-875 | WHEEL,IDLER 3.25 DIA X .625 | 1 | $46.95 | |
| 57 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 59 | 0114-347 | SPACER,TUNNEL WHEELS-INSIDE | 1 | $54.95 | |
| 60 | 1704-162 | SPRING,SUSPENSION- FRT-RH PTD BLK | 1 | $59.95 | |
| 60 | 1704-163 | SPRING,SUSPENSION- FRT-LH PTD BLK | 1 | $57.95 | |
| 61 | 2272-050 | BOLT,CLOSED EYE,3/8-16UNC W | 1 | $3.95 | |
| 63 | 0114-162 | BUSHING,AXLE | 1 | $5.95 | |
| 64 | 0114-229 | AXLE,INNER CARRIAGE | 1 | $58.95 | |
| 68 | 0114-170 | AXLE,REAR ARM PIVOT | 1 | $85.95 | |
| 69 | 8012-132 | SCREW,CAP-HHNLP 5/16-18X1.0 G5 Z&Y | 1 | $0.65 | |
| 70 | 0604-582 | ROLLER/SLIDE,FRONT SPRING | 1 | $3.30 | |
| 71 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 72 | 0114-324 | STOP,FRONT ARM | 1 | $39.95 | |
| 73 | 8002-048 | SCREW,CAP-HH 1/4-20 X2.25 G5 Z&Y | 1 | $0.68 | |
| 74 | 8002-135 | SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y | 1 | $0.65 | |
| 75 | 0704-627 | CROSSBRACE,FRONT-WELDMENT(0104-910) | 1 | $110.95 |
