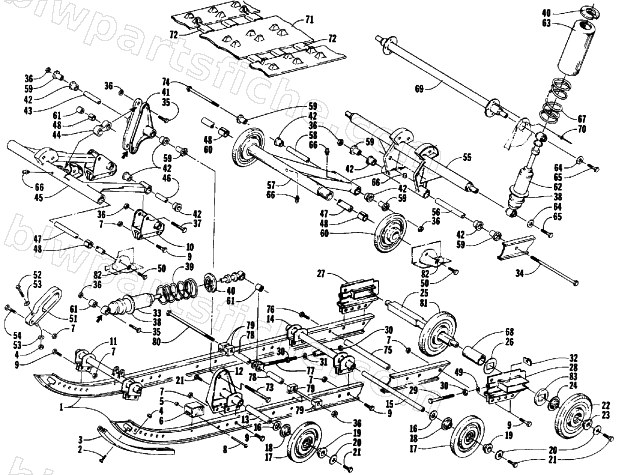

1986 Arctic Cat COUGAR — UNDERCARRIAGE AND TRACK
1986 COUGAR
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0604-033 | RAIL,SLIDE FORMED | 1 | $282.95 | |
| 2 | 0123-869 | SCRW,MACH,FH-1/4-20 X 1 1/4 | 1 | $0.95 | |
| 4 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 5 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 6 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 7 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 8 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 9 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 | |
| 10 | 0704-003 | BRACKET, FRONT ARM | 1 | $49.95 | |
| 11 | 0704-002 | CROSSBRACE, FRONT | 1 | $110.95 | |
| 12 | 0704-005 | BRKT,FRT WHL LH | 1 | $150.95 | |
| 12 | 0704-006 | BRKT,FRT WHL RH | 1 | $98.95 | |
| 13 | 0604-045 | AXLE, FRONT | 1 | $29.95 | |
| 14 | 0704-013 | CROSSBRACE, REAR | 1 | $114.95 | |
| 15 | 0604-046 | AXLE, REAR | 1 | $71.95 | |
| 16 | 0123-439 | WSHR,FLAT 21/32X1-1/8X.048 Z&Y | 1 | $0.40 | |
| 17 | 0604-004 | WHEEL,IDL-5.35(2-5/8DIA INSR) | 1 | $53.95 | |
| 18 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 19 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 21 | 8012-130 | SCREW, CAP -HHNLP 5/16-18X.75 G5 Z&Y | 1 | $12.35 | |
| 22 | 0114-210 | WHEEL,IDL 6.38(2-3/4DIA INSR) | 1 | $54.95 | |
| 23 | 0104-343 | INSERT,3/4 BORE X 1.570 OD | 1 | $13.73 | |
| 24 | 0104-342 | INSERT 3/4 BORE X 2 OD | 1 | $15.11 | |
| 25 | 0604-049 | AXLE, REAR | 1 | $297.95 | |
| 26 | 0114-130 | WASHER,RECT 1.015 X 1.62 12GA | 1 | $2.95 | |
| 27 | 0114-121 | HOUSING,REAR AXLE WELDED LH | 1 | $82.95 | |
| 28 | 0114-120 | HOUSING,REAR AXLE WELDED RH | 1 | $100.95 | |
| 29 | 0124-310 | HHCS 3/8-16X4.0 THREADED GR5 Z&Y | 1 | $2.47 | |
| 30 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 31 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 32 | 0104-838 | PLATE & NUT-WELDMENT | 1 | $21.95 | |
| 33 | 0604-157 | SHOCK ABSORBER,FRT ARM | 1 | $163.95 | |
| 34 | 0623-007 | HHCS 3/8-16X8 1/2 GR5 | 1 | $8.95 | |
| 36 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 37 | 8002-229 | SCREW,CAP-HH 3/8-16 X2.50 G5 Z&Y | 1 | $1.50 | |
| 38 | 0603-032 | WASHER, SHOCK | 1 | $1.50 | |
| 39 | 1704-171 | SPRING-COMP. PTD BLK | 1 | $106.95 | |
| 40 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 41 | 0704-015 | SHOCK PVT BRACKET | 1 | $118.95 | |
| 42 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 43 | 0604-055 | TUBE,AXLE-SHOCK | 1 | $6.20 | |
| 45 | 0704-011 | ARM,FRONT-FAB | 1 | $545.95 | |
| 46 | 0104-629 | SPACER,FRONT ARM-PIVOT | 1 | $19.25 | |
| 47 | 0114-163 | AXLE,INNER CARRIAGE | 1 | $56.95 | |
| 48 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 49 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 50 | 8002-222 | SCREW,CAP-HH 3/8-16 X1.00 G5 Z&Y | 1 | $0.95 | |
| 51 | 0114-324 | STOP,FRONT ARM | 1 | $39.95 | |
| 52 | 8002-048 | SCREW,CAP-HH 1/4-20 X2.25 G5 Z&Y | 1 | $0.68 | |
| 53 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 54 | 8002-135 | SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y | 1 | $0.65 | |
| 55 | 0704-036 | ARM, REAR-FAB | 1 | $436.95 | |
| 56 | 0604-059 | TUBE,AXLE-REAR ARM | 1 | $33.95 | |
| 58 | 0604-057 | TUBE,AXLE-REAR ARM | 1 | $30.95 | |
| 59 | 0603-061 | AXLE,SERRATED | 1 | $1.92 | |
| 60 | 0604-061 | WHEEL,IDLER | 1 | $50.95 | |
| 61 | 0603-030 | AXLE,SERRATED | 1 | $1.37 | |
| 62 | 0604-158 | SHOCK ABSORBER,RR ARM | 1 | $154.95 | |
| 63 | 0604-048 | COVER,SPRING | 1 | $20.95 | |
| 65 | 8012-039 | SCREW,CAP-HHNLP 1/4-20X.625 G5 Z&Y | 1 | $0.40 | |
| 66 | 0623-010 | ZERK, GREASE (LONG) | 1 | $2.47 | |
| 67 | 0604-005 | SPRING,COMPRESSION | 1 | $68.95 | |
| 68 | 0604-050 | SPACER,REAR AXLE | 1 | $68.95 | |
| 69 | 0704-009 | TUBE, REAR SHOCK | 1 | $158.95 | |
| 70 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 71 | 0602-116 | TRACK,MOLDED 16X120.96 | 1 | $627.95 | |
| 72 | 0102-255 | CLIP,GUIDE-TRACK | 1 | $2.95 | |
| 73 | 8002-235 | SCREW,CAP-HH 3/8-16 X4.50 G5 Z&Y | 1 | $1.95 | |
| 74 | 8002-237 | SCREW,CAP-HH 3/8-16 X5.50 G5 Z&Y | 1 | $3.16 | |
| 75 | 0604-052 | SUPPORT,RAIL REAR | 1 | $51.95 | |
| 76 | 8012-132 | SCREW,CAP-HHNLP 5/16-18X1.0 G5 Z&Y | 1 | $0.65 | |
| 77 | 0704-012 | BOLT, ADJUSTER | 1 | $56.95 | |
| 78 | 0604-047 | TUBE,ADJTR SPACER | 1 | $10.95 | |
| 79 | 0604-013 | CLAMP,SHOCK | 1 | $10.97 | |
| 80 | 0623-008 | BOLT, 3/8 X 9 1/2 | 1 | $3.16 | |
| 81 | 0604-051 | WHEEL,IDL-6.38(NO INSR) | 1 | $51.95 | |
| 82 | 8051-278 | WASHER,SPR LOCK-3/8 .377X.688X.115 BLK | 1 | $2.95 | |
| 83 | 0623-023 | WASHER, RECTANG. | 1 | $1.95 |
