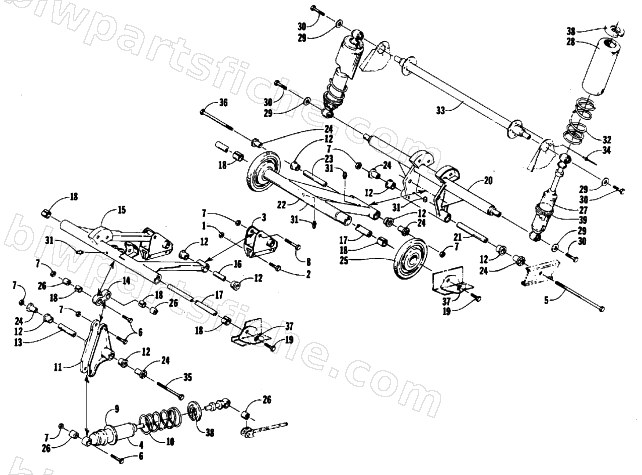

1987 Arctic Cat EL TIGRE 5000 (440 L/C) — REAR SUSPENSION ARM ASSEMBLIES
1987 EL TIGRE 5000 (440 L/C)
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 2 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 | |
| 3 | 0704-003 | BRACKET, FRONT ARM | 1 | $49.95 | |
| 4 | 0604-157 | SHOCK ABSORBER,FRT ARM | 1 | $163.95 | |
| 5 | 0623-007 | HHCS 3/8-16X8 1/2 GR5 | 1 | $8.95 | |
| 7 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 8 | 8002-229 | SCREW,CAP-HH 3/8-16 X2.50 G5 Z&Y | 1 | $1.50 | |
| 9 | 0603-032 | WASHER, SHOCK | 1 | $1.50 | |
| 10 | 1704-171 | SPRING-COMP. PTD BLK | 1 | $106.95 | |
| 11 | 0704-015 | SHOCK PVT BRACKET | 1 | $118.95 | |
| 12 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 13 | 0604-055 | TUBE,AXLE-SHOCK | 1 | $6.20 | |
| 15 | 0704-011 | ARM,FRONT-FAB | 1 | $545.95 | |
| 16 | 0104-629 | SPACER,FRONT ARM-PIVOT | 1 | $19.25 | |
| 17 | 0114-163 | AXLE,INNER CARRIAGE | 1 | $56.95 | |
| 18 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 19 | 8002-222 | SCREW,CAP-HH 3/8-16 X1.00 G5 Z&Y | 1 | $0.95 | |
| 20 | 0704-036 | ARM, REAR-FAB | 1 | $436.95 | |
| 21 | 0604-059 | TUBE,AXLE-REAR ARM | 1 | $33.95 | |
| 23 | 0604-057 | TUBE,AXLE-REAR ARM | 1 | $30.95 | |
| 24 | 0603-061 | AXLE,SERRATED | 1 | $1.92 | |
| 25 | 0604-061 | WHEEL,IDLER | 1 | $50.95 | |
| 26 | 0603-030 | AXLE,SERRATED | 1 | $1.37 | |
| 27 | 0604-169 | SHOCK ABSORBER,IDLER ARM | 1 | $116.95 | |
| 28 | 0604-048 | COVER,SPRING | 1 | $20.95 | |
| 29 | 0623-053 | WSHR,FLAT .215X1.25X12GA Z&Y | 1 | $34.95 | |
| 30 | 8012-039 | SCREW,CAP-HHNLP 1/4-20X.625 G5 Z&Y | 1 | $0.40 | |
| 31 | 0623-010 | ZERK, GREASE (LONG) | 1 | $2.47 | |
| 32 | 0604-005 | SPRING,COMPRESSION | 1 | $68.95 | |
| 33 | 0704-009 | TUBE, REAR SHOCK | 1 | $158.95 | |
| 34 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 35 | 8002-235 | SCREW,CAP-HH 3/8-16 X4.50 G5 Z&Y | 1 | $1.95 | |
| 36 | 8002-237 | SCREW,CAP-HH 3/8-16 X5.50 G5 Z&Y | 1 | $3.16 | |
| 37 | 8051-278 | WASHER,SPR LOCK-3/8 .377X.688X.115 BLK | 1 | $2.95 | |
| 38 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 39 | 0704-073 | ADJUSTER,SHOCK W/SLEEVE | 1 | $42.95 |
