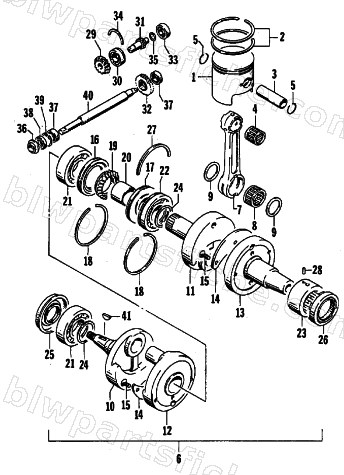

1988 Arctic Cat WILDCAT 650 (650 L/C) — PISTON AND CRANKSHAFT
1988 WILDCAT 650 (650 L/C)
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3005-687 | PISTON ASSY,650-'88-'90 | 1 | $371.95 | |
| 2 | 3003-714 | RING SET,600-650L/C | 1 | $105.95 | |
| 3 | 3008-482 | PIN, PISTON | 1 | $38.95 | |
| 4 | 3003-433 | BEARING,PISTON PIN,ROLLER,M20X26X24 | 1 | $42.95 | |
| 5 | 3003-439 | CIRCLIP,PISTON PIN,M20 | 1 | $3.16 | |
| 6 | 3003-894 | CRANKSHAFT ASSY, 650 L/C | 1 | $2,470.95 | |
| 7 | 3003-845 | ROD,CONNECTING | 1 | $189.95 | |
| 8 | 3003-343 | BEARING,ROD-LOWER,M28X38X1 | 1 | $203.95 | |
| 9 | 3003-430 | WASHER, M28 X 36 X 2 | 1 | $12.35 | |
| 10 | 3003-447 | CRANKSHAFT, R.H. 88 650 WILDCAT | 1 | $593.95 | |
| 11 | 3003-448 | CRANKSHAFT, M 88 650 WILDCAT | 1 | $359.95 | |
| 12 | 3003-824 | WHEEL,CRANKSHAFT | 1 | $546.95 | |
| 13 | 3003-825 | CRANKSHAFT,LH | 1 | $624.95 | |
| 14 | 3003-451 | BALANCER, CRANKSHAFT 88 650 WILDCAT | 1 | $45.95 | |
| 15 | 3003-395 | SCREW,6X20 C/S | 1 | $3.44 | |
| 16 | 3003-454 | RACE, MIDDLE CRANK SEAL RH 88 650 WILDCA | 1 | $79.95 | |
| 17 | 3003-452 | RACE, MIDDLE CRANK SEAL LH 88 650 WILDCA | 1 | $64.95 | |
| 18 | 3003-453 | RING, MIDDLE CRANK SEAL | 1 | $32.95 | |
| 19 | 3003-459 | GEAR, OIL PUMP DRIVE 88 650 | 1 | $404.95 | |
| 20 | 3003-353 | SPACER,CENTER GEAR,35MM | 1 | $31.95 | |
| 21 | 3008-421 | BEARING,BALL,M35 | 1 | $125.95 | |
| 23 | 3003-362 | BEARING,CRANK PTO,ROLLER,M20X62X27 | 1 | $369.95 | |
| 24 | 3008-495 | WASHER,40MM | 1 | $4.68 | |
| 25 | 3003-367 | SEAL,CRANKSHAFT-RH,M35 | 1 | $69.95 | |
| 26 | 3003-347 | SEAL,CRANKSHAFT-LH,M40 | 1 | $66.95 | |
| 27 | 3003-359 | C-RING,CRANKSHAFT,M75 | 1 | $20.63 | |
| 28 | 3003-658 | PIN,ALIGNMENT | 1 | $3.16 | |
| 29 | 3003-460 | PINION, OIL PUMP 88 650 WC | 1 | $221.95 | |
| 30 | 3003-614 | BEARING,OIL PUMP DRIVESHAFT,M12X32X10 | 1 | $44.95 | |
| 31 | 3003-462 | SHAFT, OIL PUMP DRIVE | 1 | $105.95 | |
| 32 | 3003-463 | GEAR, OIL PUMP DRIVEN | 1 | $158.95 | |
| 33 | 3003-615 | BEARING,OIL PUMP DRIVESHAFT,M10X26X8 | 1 | $34.95 | |
| 34 | 3003-440 | C RING,M32 | 1 | $16.95 | |
| 35 | 3402-425 | SHIM, T:1.0,10MM | 1 | $4.95 | |
| 35 | 3003-417 | SHIM, M1.1 X10 | 1 | $10.97 | |
| 35 | 3003-418 | SHIM, M1.2 X10 | 1 | $10.97 | |
| 35 | 3005-517 | SHIM, OIL PUMP SHAFT T:1.3,10MM | 1 | $10.97 | |
| 35 | 3003-420 | SHIM, 1.4 MM,WASHER | 1 | $10.97 | |
| 35 | 3003-421 | SHIM, 1.5 MM(WASHER)M10X14 | 1 | $10.97 | |
| 35 | 3003-422 | SHIM, 1.6 MM,WASHER | 1 | $7.95 | |
| 35 | 3003-423 | SHIM, 1.7 MM | 1 | $10.97 | |
| 35 | 3003-424 | SHIM, 1.8 MM,WASHER | 1 | $10.97 | |
| 35 | 3003-425 | SHIM, 1.9 MM,WASHER | 1 | $10.97 | |
| 36 | 3005-909 | SEAL, MECHANICAL WATER PUMP | 1 | $66.95 | |
| 37 | 3003-352 | BEARING,LOWER-PUMP(BALL)(10X22X6) | 1 | $53.95 | |
| 38 | 3007-431 | OIL SEAL-10X22X6 | 1 | $16.49 | |
| 39 | 3007-714 | CIRCLIP,BEARING FASTENER | 1 | $4.68 | |
| 40 | 3005-485 | SHAFT, WATER PUMP | 1 | $139.95 | |
| 41 | 3004-540 | KEY,WOODRUFF,M4 | 1 | $6.34 |
