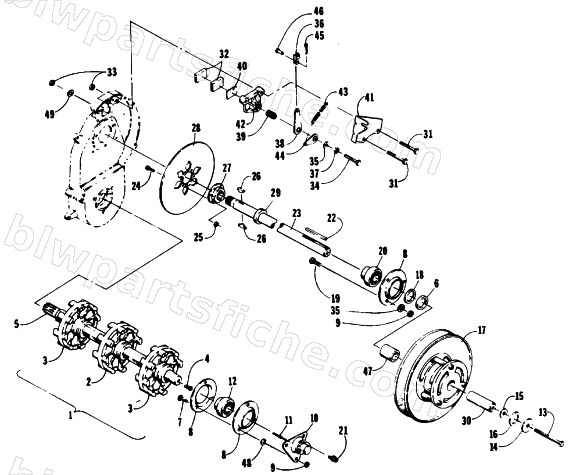

1989 Arctic Cat JAG 340 DELUXE — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
1989 JAG 340 DELUXE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0118-113 | TRACK DRIVE ASSY | 1 | $209.95 | |
| 2 | 0102-296 | SPROCKET,8 TOOTH | 1 | $41.79 | |
| 3 | 0102-500 | SPROCKET, DRIVE | 1 | $64.95 | |
| 4 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 6 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 7 | 8011-132 | BOLT,CRG 5/16-18X1.0 GR1 Z&Y | 1 | $1.78 | |
| 8 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 9 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 10 | 0720-001 | ADAPTOR,DRIVE-SPEEDOMETER-FAB | 1 | $105.95 | |
| 11 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 12 | 1602-375 | BEARING,1.00 W/COLLAR | 1 | $72.95 | |
| 13 | 8002-142 | SCREW,CAP-HH 5/16-18 X3.25 G5 Z&Y | 1 | $0.65 | |
| 15 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 16 | 0123-578 | WASHER,FLAT 1IDX1.5X.030 THK | 1 | $3.95 | |
| 18 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 19 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 20 | 1602-290 | BEARING,1 W/LOCK(LARGE RACE) | 1 | $81.95 | |
| 21 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 22 | 0602-170 | KEY,DRIVEN CLUTCH | 1 | $2.47 | |
| 23 | 0702-538 | SHAFT,DRIVEN-PTD BLK | 1 | $205.95 | |
| 24 | 8006-399 | SCREW, CAP-HSH 10-32X.625 Z&Y | 1 | $0.25 | |
| 25 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 26 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 27 | 0602-040 | HUB,BRAKE | 1 | $84.95 | |
| 28 | 0109-867 | DISC,BRAKE | 1 | $125.95 | |
| 31 | 8002-228 | SCREW,CAP-HH 3/8-16 X2.25 G5 Z&Y | 1 | $3.44 | |
| 32 | 0115-643 | PUCK,BRAKE | 1 | $22.01 | |
| 33 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 34 | 0124-302 | HHCS, 5/16-18X1 3/4 | 1 | $1.95 | |
| 35 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 36 | 0117-867 | CLEVIS | 1 | $37.95 | |
| 37 | 8042-426 | NUT,5/16-18 HEX-REG-GR5 Z&Y | 1 | $0.54 | |
| 38 | 0117-865 | BRAKE ARM | 1 | $12.35 | |
| 39 | 0117-864 | SHAFT, BRAKE ACT. | 1 | $36.95 | |
| 40 | 0117-871 | PLATE, BACKNG PUCK | 1 | $42.95 | |
| 42 | 0219-282 | CASTING ACTUATOR-BRAKE | 1 | $97.95 | |
| 43 | 0117-792 | SPRING BRAKE RETURN | 1 | $1.64 | |
| 46 | 0423-109 | PIN,CP26 | 1 | $0.45 | |
| 49 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 |
