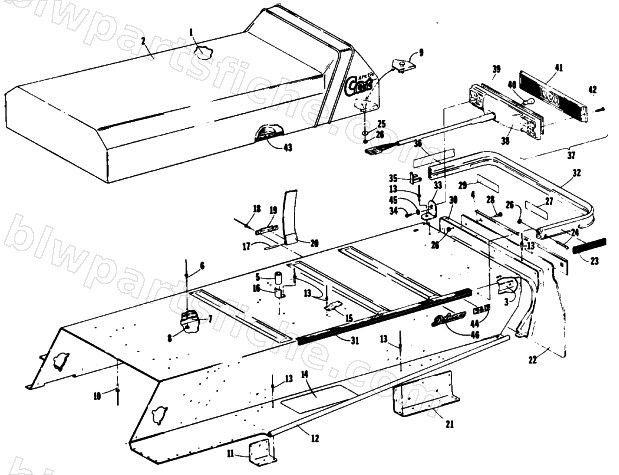

1989 Arctic Cat JAG 340 — BODY, SEAT, TAILLIGHT AND REAR BUMPER
1989 JAG 340
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0706-379 | COVER,SEAT-90 JD | 1 | $481.95 | |
| 5 | 0606-348 | SLEEVE,VINYL-GAS TANK BRKT | 1 | $3.95 | |
| 6 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 8 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 9 | 0106-869 | PLATE WELD REINFORCE SEAT | 1 | $32.95 | |
| 10 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 11 | 0117-014 | PLATE MTG SKID FRAME FRONT | 1 | $5.39 | |
| 13 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 16 | 0116-949 | BRACKET,GAS TANK-MTG | 1 | $4.95 | |
| 17 | 0117-427 | PIN,RETAINER HANDGRIP | 1 | $3.95 | |
| 18 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 20 | 0606-014 | STRAP, SEAT | 1 | $14.59 | |
| 24 | 0123-869 | SCRW,MACH,FH-1/4-20 X 1 1/4 | 1 | $0.95 | |
| 25 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 26 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 27 | 0212-271 | DECAL,CAUTION TOWING | 1 | $8.95 | |
| 28 | 8011-071 | BOLT,CRG 1/4-20X.875 GR1 BLK | 1 | $0.25 | |
| 29 | 0212-133 | DECAL,TOWING CAUTION FRENCH | 1 | $8.95 | |
| 30 | 0117-639 | END PLATE | 1 | $174.95 | |
| 34 | 0123-661 | SCREW,MTL HEX HD 8X5/8 AB-SLOT | 1 | $0.15 | |
| 35 | 0115-702 | END CAP, RR BUM RH | 1 | $7.95 | |
| 35 | 0115-703 | END CAP, RR BUM LH | 1 | $7.95 | |
| 36 | 0611-358 | DECAL,REAR BUMPER | 1 | $14.95 | |
| 37 | 0709-014 | TAILLIGHT ASSY | 1 | $157.95 | |
| 38 | 0709-026 | HOUSING,TAILLIGHT-ASSY | 1 | $84.95 | |
| 39 | 0117-042 | GASKET,TAILLIGHT | 1 | $17.95 | |
| 40 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 42 | 0124-080 | SCREW,PAN HD-7X5/8 CR | 1 | $0.95 | |
| 44 | 0611-361 | DECAL, 340 -TUNNEL | 1 | $10.95 | |
| 45 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 |
