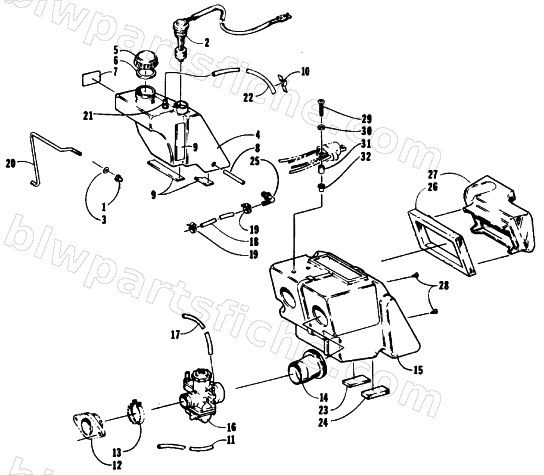

1990 Arctic Cat COUGAR MOUNTAIN CAT — OIL TANK, CARBURETOR, FUEL PUMP, AND SILENCER
1990 COUGAR MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0609-031 | SENSOR,LOW OIL | 1 | $144.95 | |
| 3 | 8050-212 | WASHER,FLAT- 1/4 X .500 X .063 Z&Y | 1 | $0.68 | |
| 5 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 6 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 7 | 0611-384 | DECAL,OIL TANK | 1 | $6.95 | |
| 10 | 0623-014 | CLIP,OIL TANK BRKT | 1 | $3.95 | |
| 11 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 12 | 3003-587 | FLANGE,CARB-34MM | 1 | $82.95 | |
| 13 | 0109-709 | CLAMP,CARB-FLANGE (32/34 MM) | 1 | $26.95 | |
| 14 | 0670-080 | BOOT,AIR/CARB-VM34 | 1 | $34.95 | |
| 15 | 0770-033 | SILENCER,AIR-ASSY-MANUF | 1 | $136.95 | |
| 16 | 0670-070 | CARBURETOR,VM34-384A | 1 | $321.95 | |
| 17 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 18 | 0610-018 | HOSE 1/2 X15' | 1 | $257.95 | |
| 19 | 0623-028 | CLAMP,5/16-3/4DIA | 1 | $3.57 | |
| 21 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 22 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 23 | 0115-409 | FOAM PAD 2.75 X 1.0 X .38 | 1 | $1.95 | |
| 24 | 0115-408 | FOAM PAD 2.75 X 1.0 X .50 | 1 | $1.95 | |
| 25 | 0670-002 | FITTING, ELBOW-1/2HBX3/8NPT | 1 | $5.95 | |
| 27 | 0670-074 | PLENUM,AIR INTAKE | 1 | $91.95 | |
| 28 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 30 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 31 | 0107-630 | SPACER,FUEL PUMP | 1 | $11.95 | |
| 32 | 0623-084 | RIVET NUT,FLAT HEAD 10-32UNF X .130-.180 | 1 | $0.95 |
