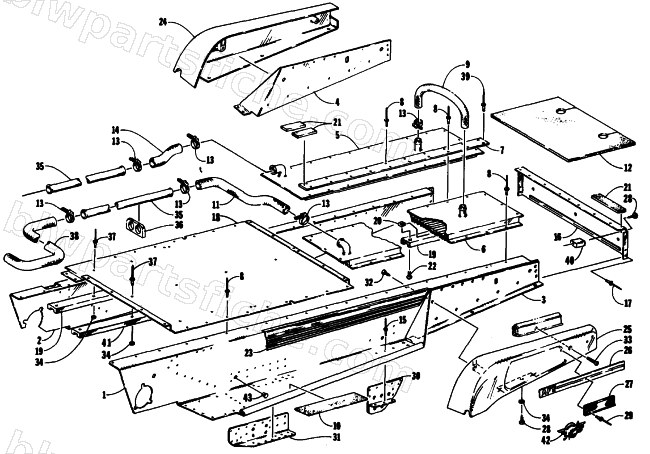

1990 Arctic Cat EL TIGRE EXT SPECIAL — TUNNEL AND COOLING ASSEMBLIES
1990 EL TIGRE EXT SPECIAL
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0718-153 | TUNNEL,SIDE-LH W/BRKTS. | 1 | $607.95 | |
| 2 | 0718-152 | TUNNEL,SIDE-RH W/BRKTS. | 1 | $260.95 | |
| 3 | 0606-375 | SUPPORT,FENDER-LH | 1 | $49.95 | |
| 4 | 0606-374 | SUPPORT,FENDER-RH | 1 | $39.95 | |
| 5 | 0706-294 | HEAT EXCHANGER-WELDT-RH | 1 | $237.95 | |
| 6 | 0706-295 | HEAT EXCHANGER-WELDT-LH | 1 | $371.95 | |
| 7 | 0606-423 | STRAP,MOUNTING-HEAT EXCHANGER | 1 | $39.95 | |
| 8 | 0123-784 | RIVET3/16X1/4 SSPQ-64 | 1 | $1.19 | |
| 9 | 0610-027 | HOSE,HEAT EXCHANGER-REAR CROSSOVER | 1 | $42.95 | |
| 11 | 0610-029 | HOSE,LH HEAT EXCH TO LH TUBE | 1 | $40.95 | |
| 13 | 0214-015 | CLAMP,HOSE-#16/#17 | 1 | $2.19 | |
| 14 | 0610-030 | HOSE,RH HEAT EXCH TO RH TUBE | 1 | $23.95 | |
| 15 | 8060-482 | RIVET,BLIND-DH SS52 ZINC | 1 | $0.14 | |
| 16 | 0606-184 | PLATE,END | 1 | $39.95 | |
| 17 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 18 | 0606-618 | PANEL,BODY | 1 | $136.95 | |
| 19 | 0706-532 | WEARSTRIP,SOLID-TUNNEL | 1 | $87.95 | |
| 20 | 0623-076 | NUT,SQUARE 1/4-20 | 1 | $22.01 | |
| 22 | 8009-577 | SCREW,MACH-CRPH 1/4-20X.50 G2 Z&Y | 1 | $0.15 | |
| 23 | 0611-740 | DECAL,TUNNEL-RH | 1 | $81.95 | |
| 23 | 0611-741 | DECAL,TUNNEL-LH | 1 | $79.95 | |
| 24 | 0606-380 | FENDER,RH | 1 | $64.95 | |
| 25 | 0606-381 | FENDER,LH | 1 | $64.95 | |
| 26 | 0611-738 | DECAL,FENDER | 1 | $21.95 | |
| 27 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 28 | 0623-012 | SCREW, #8X1/2 TR HD CR | 1 | $0.15 | |
| 32 | 0623-128 | SCREW,SELF TAP-TRH TYPE II | 1 | $0.95 | |
| 33 | 0623-120 | SCREW,MACH #8X1 FL HD CR | 1 | $0.15 | |
| 34 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 35 | 0606-439 | TUBE,COOLANT-ALUMINUM | 1 | $54.95 | |
| 37 | 8060-710 | RIVET,BLIND-DH SS68 BLK | 1 | $0.26 | |
| 38 | 0610-033 | HOSE,LH TUBE TO WATER PUMP | 1 | $52.95 | |
| 39 | 0623-156 | RIVET,CHERRY SSPQ66 | 1 | $0.95 | |
| 41 | 0606-619 | WEARSTRIP,TUNNEL-MIDDLE | 1 | $21.95 | |
| 42 | 0611-739 | DECAL, SPECIAL | 1 | $49.95 | |
| 43 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 |
