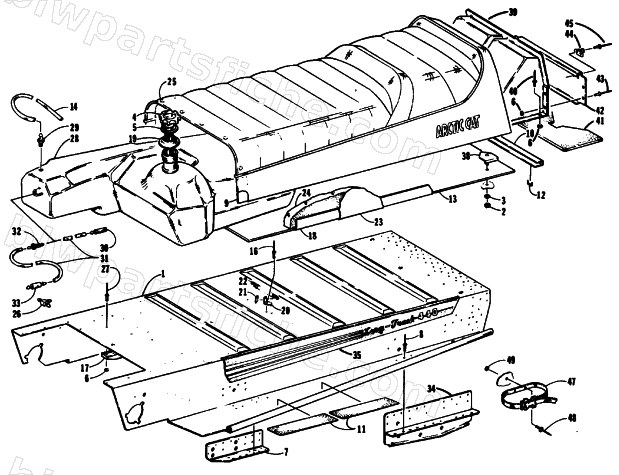

1990 Arctic Cat JAG AFS LT — TUNNEL, GAS TANK, AND SEAT
1990 JAG AFS LT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0606-533 | BODY,FORMED | 1 | $395.95 | |
| 2 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 3 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 4 | 0670-136 | CAP,GAS W/GAUGE | 1 | $84.95 | |
| 5 | 0670-119 | SEAL,SPILL-GAS CAP | 1 | $11.95 | |
| 6 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 7 | 0606-255 | PLATE,MOUNTING-SUSPENSION,FRONT LH | 1 | $38.95 | |
| 7 | 0606-256 | PLATE,MOUNTING-SUSPENSION,FRONT RH | 1 | $46.95 | |
| 8 | 8060-482 | RIVET,BLIND-DH SS52 ZINC | 1 | $0.14 | |
| 10 | 0606-427 | TRIM,SEAT BASE BOARD-REAR | 1 | $5.95 | |
| 14 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 15 | 0114-901 | PLATE, END | 1 | $103.95 | |
| 16 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 19 | 0117-054 | SEAL,GAS TANK-SPILL | 1 | $32.95 | |
| 20 | 0116-949 | BRACKET,GAS TANK-MTG | 1 | $4.95 | |
| 22 | 0123-808 | SPRING,EXT HOOK-.28DX4 FL | 1 | $3.95 | |
| 23 | 0706-413 | COVER,SEAT-2 UP | 1 | $461.95 | |
| 24 | 0706-414 | FOAM,SEAT-2 UP | 1 | $238.95 | |
| 25 | 0116-378 | SNAP,ASSY BLACK-CUSHION | 1 | $1.23 | |
| 27 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 29 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 30 | 0510-358 | STRAINER,GAS TANK | 1 | $6.83 | |
| 31 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 31 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 32 | 0670-042 | OUTLET,GAS TANK | 1 | $19.25 | |
| 33 | 0470-988 | FILTER,FUEL-INLINE | 1 | $17.87 | |
| 34 | 0704-106 | BRKT,REAR SUSP SPRING-RH | 1 | $53.95 | |
| 34 | 0704-107 | BRKT,REAR SUSP SPRING-LH | 1 | $52.95 | |
| 36 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 37 | 8060-428 | RIVET,BLIND-DH AA56 BLK | 1 | $0.81 | |
| 38 | 0106-869 | PLATE WELD REINFORCE SEAT | 1 | $32.95 | |
| 39 | 0606-504 | SHROUD,TOOLBOX | 1 | $106.95 | |
| 40 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 41 | 0617-069 | FOAM,TOOLBOX PAD | 1 | $5.95 | |
| 43 | 8061-506 | RIVET,BLIND-LF SS54 BLACK | 1 | $0.95 | |
| 44 | 0623-192 | 1/4 TURN-TOOLBOX DOOR (SINGLE CURTAIN) | 1 | $12.35 | |
| 45 | 8060-508 | RIVET,BLIND-DH SS56 BLK | 1 | $0.26 | |
| 48 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 49 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 |
