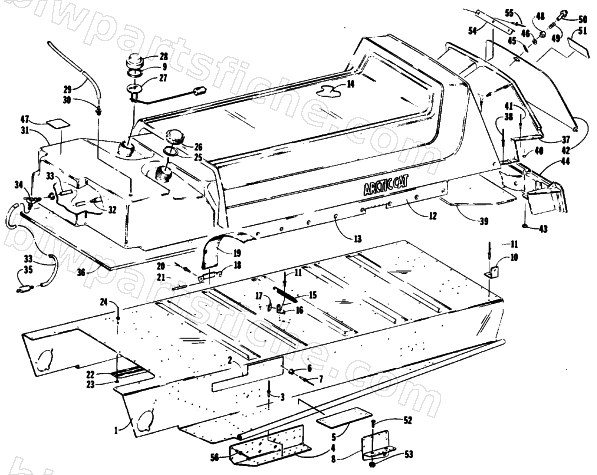

1990 Arctic Cat SUPER JAG — BODY, SEAT, AND GAS TANK
1990 SUPER JAG
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 3 | 8060-482 | RIVET,BLIND-DH SS52 ZINC | 1 | $0.14 | |
| 6 | 0116-074 | SNAP,BODY-CUSHION 61-0393-1183 | 1 | $1.64 | |
| 8 | 0706-264 | BRKT,SUSP-WELDED RH | 1 | $22.01 | |
| 8 | 0706-265 | BRKT,SUSP-WELDED LH | 1 | $38.95 | |
| 9 | 0115-514 | SEAL,GAS CAP | 1 | $4.49 | |
| 11 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 12 | 0706-591 | COVER,SEAT W/ARCTIC | 1 | $510.95 | |
| 13 | 0116-378 | SNAP,ASSY BLACK-CUSHION | 1 | $1.23 | |
| 14 | 0117-261 | FOAM SEAT | 1 | $306.95 | |
| 15 | 0123-808 | SPRING,EXT HOOK-.28DX4 FL | 1 | $3.95 | |
| 16 | 0116-949 | BRACKET,GAS TANK-MTG | 1 | $4.95 | |
| 19 | 0114-472 | STRAP,PASSENGER | 1 | $26.95 | |
| 20 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 21 | 0117-427 | PIN,RETAINER HANDGRIP | 1 | $3.95 | |
| 23 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 24 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 25 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 26 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 27 | 0117-613 | ASSEMBLY,GAS GAUGE | 1 | $93.95 | |
| 29 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 30 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 32 | 0510-358 | STRAINER,GAS TANK | 1 | $6.83 | |
| 33 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 33 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 34 | 0670-125 | VALVE,SHUT-OFF (90 DEG -THREADED) | 1 | $49.95 | |
| 35 | 0470-988 | FILTER,FUEL-INLINE | 1 | $17.87 | |
| 37 | 0706-303 | SHROUD,TOOLBOX-BLK-ASSY | 1 | $128.95 | |
| 38 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 43 | 0623-011 | WSHR.090X.148X.637 | 1 | $0.25 | |
| 44 | 0706-262 | HOUSING,LONG TRACK-BLACK | 1 | $61.95 | |
| 45 | 8070-158 | PIN,SPRING-3/32 X 5/8 SLOTTED P&O | 1 | $0.35 | |
| 46 | 0123-980 | RING,RETAINING .50 | 1 | $1.95 | |
| 47 | 0611-709 | DECAL,FUEL SHUT-OFF | 1 | $6.95 | |
| 48 | 0115-343 | LATCH BASE | 1 | $5.65 | |
| 49 | 0115-340 | SPRING | 1 | $5.95 | |
| 50 | 0115-341 | LATCH HEAD | 1 | $6.75 | |
| 52 | 8007-397 | SCREW,MACH-CRTH 10-24X.50 G2 Z&Y | 1 | $0.15 | |
| 53 | 8040-246 | NUT,HEX LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 56 | 8060-708 | RIVET,BLIND-DH SS66 BLK | 1 | $1.37 |
