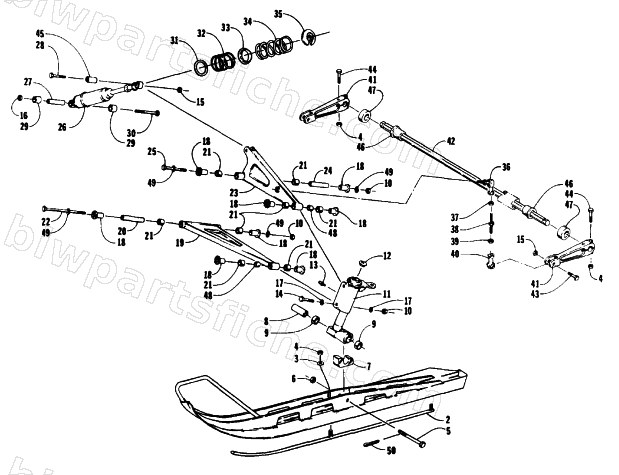

1991 Arctic Cat EL TIGRE EXT MOUNTAIN CAT — SKI AND FRONT SUSPENSION
1991 EL TIGRE EXT MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0703-173 | SKAG,CARBIDE-WELDMT (EA) | 1 | $56.95 | |
| 3 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 4 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 5 | 0623-080 | SCREW,CAP W/HOLE-HH 7/16-14X4 1/4 GR5 Z& | 1 | $20.63 | |
| 6 | 0623-027 | NUT,FLEX7/16-14 NC | 1 | $6.95 | |
| 7 | 0603-036 | DAMPER, SKI RUBBER | 1 | $17.87 | |
| 8 | 2603-548 | AXLE,SPINDLE | 1 | $19.25 | |
| 9 | 0603-158 | BEARING,GARLOCK 12DU12 | 1 | $8.21 | |
| 10 | 0623-026 | NUT,FLEX-LOCK3/8-16 UNC | 1 | $9.59 | |
| 11 | 0637-025 | SPINDLE ASS'Y | 1 | $426.95 | |
| 12 | 0603-049 | CAP, SPINDLE | 1 | $0.68 | |
| 13 | 0623-010 | ZERK, GREASE (LONG) | 1 | $2.47 | |
| 14 | 8013-232 | SCREW,CAP-HH 3/8-16 X 3.25 GR8 Z&Y | 1 | $1.95 | |
| 15 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 16 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 17 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 18 | 0603-061 | AXLE,SERRATED | 1 | $1.92 | |
| 19 | 0703-018 | ARM, LOWER W/BUSH | 1 | $180.95 | |
| 20 | 0603-063 | TUBE, AXLE | 1 | $17.95 | |
| 21 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 22 | 0623-240 | SCREW,CAP 3/8-16X6.6 GD8 | 1 | $9.95 | |
| 23 | 0703-017 | ARM, UPPER W/BUSH | 1 | $185.95 | |
| 25 | 8013-235 | SCREW,CAP-HH 3/8-16 X 4.50 GR8 Z&Y | 1 | $2.82 | |
| 26 | 0603-098 | SHOCK ABSORBER-FRONT SUS. | 1 | $108.95 | |
| 27 | 0603-050 | TUBE, AXLE | 1 | $55.95 | |
| 29 | 0603-080 | SPACER,SHOCK MTG | 1 | $24.95 | |
| 30 | 8002-233 | SCREW,CAP-HH 3/8-16 X3.50 G5 Z&Y | 1 | $1.78 | |
| 31 | 0603-032 | WASHER, SHOCK | 1 | $1.50 | |
| 32 | 0603-173 | SPRING,COMPRESSION-FRONT | 1 | $72.95 | |
| 33 | 0603-031 | SPACER,SPRING | 1 | $43.95 | |
| 34 | 1703-524 | SPRING,COMPRESSION FRONT-PTD BLK | 1 | $93.95 | |
| 35 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 36 | 0603-048 | BALL JOINT,SWAY BAR-3/8-24 STUD X LH FEM | 1 | $49.95 | |
| 37 | 0123-379 | NUT,JAM3/8-24LH THD | 1 | $1.95 | |
| 38 | 0105-305 | STUD BOLT,TIE ROD ADJ | 1 | $23.39 | |
| 39 | 0123-191 | NUT,JAM 3/8-24(RIGHT HAND) | 1 | $0.95 | |
| 40 | 0105-236 | BALL JOINT,TIE ROD (FEMALE) | 1 | $41.95 | |
| 41 | 0603-070 | ARM,SWAY BAR-PTD BLK | 1 | $124.95 | |
| 42 | 0703-189 | SWAY BAR,HEX - PAINTED | 1 | $75.95 | |
| 43 | 8002-225 | SCREW,CAP-HH 3/8-16 X1.50 G5 Z&Y | 1 | $0.95 | |
| 44 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 45 | 0603-030 | AXLE,SERRATED | 1 | $1.37 | |
| 46 | 0603-052 | BEARING,SWAY BAR | 1 | $2.95 | |
| 47 | 0603-055 | SPACER, SWAY BAR | 1 | $54.95 | |
| 48 | 0603-072 | TUBE, AXLE | 1 | $1.95 | |
| 49 | 8051-272 | WASHER,SPR LOCK-3/8 .377X.680X.094 Z&Y | 1 | $0.12 | |
| 50 | 0123-458 | PIN,COTTER 1/8X1 | 1 | $0.40 |
