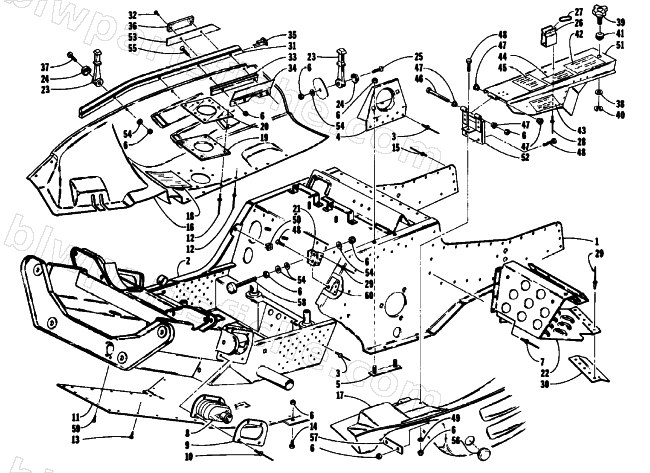

1993 Arctic Cat 440 ZR — FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY
1993 440 ZR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-151 | FRONT END ASS'Y, CHASSIS | 1 | $628.95 | |
| 2 | 0707-124 | FRONT END-WELDMENT | 1 | $1,117.95 | |
| 3 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 4 | 0707-146 | SUPPORT,BEARING-WELDMENT | 1 | $81.95 | |
| 5 | 0707-840 | PLATE,BEARING MTG-PTD BLK | 1 | $23.39 | |
| 6 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 7 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 8 | 0605-187 | BOOT,STEERING-DRAG LINK | 1 | $36.95 | |
| 9 | 0605-188 | FLANGE,MOUNTING-STEERING BOOT | 1 | $4.95 | |
| 10 | 8060-711 | RIVET,BLIND-DH SS610 BLK | 1 | $1.50 | |
| 11 | 0706-932 | BELLYPAN,CENTER-ROUTERED | 1 | $132.95 | |
| 12 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 13 | 0623-569 | SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y | 1 | $0.68 | |
| 15 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 16 | 0706-975 | BELLYPAN-RH-ASS'Y | 1 | $164.95 | |
| 17 | 0616-277 | BELLYPAN LH | 1 | $335.95 | |
| 18 | 0706-548 | FOIL,3 X 12(0619-728) | 1 | $6.06 | |
| 19 | 0612-270 | SEAL,EXHAUST OUTLET | 1 | $31.95 | |
| 20 | 0612-279 | RING,EXHAUST OUTLET | 1 | $13.95 | |
| 21 | 0707-169 | BRACKET,TORQUE BUMPER-WELDMENT | 1 | $42.95 | |
| 22 | 0706-916 | FOOTREST-RH (PAINTED BLK - 0616-286) | 1 | $165.95 | |
| 22 | 0706-917 | FOOTREST-LH (PAINTED BLK - 0616-287) | 1 | $163.95 | |
| 23 | 0115-306 | CORD,LATCH | 1 | $5.51 | |
| 24 | 0623-261 | WASHER,CUP-1/4 X 1-BLK | 1 | $22.01 | |
| 25 | 0623-205 | SCREW,MACH FH 1/4-20 X 2 | 1 | $1.09 | |
| 26 | 0636-659 | KIT, DRIVE BELT HOLDER | 1 | $13.73 | |
| 27 | 0606-914 | O-RING,DRIVE BELT HOLDER | 1 | $2.47 | |
| 28 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 29 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 30 | 0616-304 | DEFLECTOR,SNOW | 1 | $5.95 | |
| 31 | 0616-260 | BUMPER,RH | 1 | $95.95 | |
| 31 | 0616-261 | BUMPER,LH | 1 | $95.95 | |
| 32 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 33 | 0606-510 | CHANNEL,INNER HOOD | 1 | $24.95 | |
| 36 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 37 | 8007-617 | SCREW,MACH-CRTH 1/4-20X2.0 G2 BE | 1 | $0.85 | |
| 38 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 39 | 0607-095 | KNOB,THREADED MALE STUD | 1 | $24.77 | |
| 40 | 0607-096 | RETAINER,KNOB-CLUTCH SHLD | 1 | $20.63 | |
| 41 | 0607-097 | GROMMET,GUARD | 1 | $1.92 | |
| 42 | 1611-638 | DECAL,JET CHART-93 PR Z LTD | 1 | $6.95 | |
| 43 | 1611-582 | DECAL,CAUTION-JETTING/STORAGE | 1 | $13.73 | |
| 44 | 1611-565 | DECAL,WARNING-GUARD | 1 | $1.92 | |
| 45 | 1611-414 | DECAL,CAUTION-BATTERY & ENGINE | 1 | $23.95 | |
| 46 | 8001-056 | SCREW,CAP-HH 1/4-20X5.0 G2 Z&Y | 1 | $1.09 | |
| 47 | 0607-094 | INSERT,HINGE-GUARD | 1 | $0.95 | |
| 48 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 49 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 50 | 0623-157 | RETAINER NUT,1/4-20 | 1 | $3.85 | |
| 51 | 0707-841 | SHIELD,CLUTCH-ASS'Y-PTD BLK | 1 | $120.95 | |
| 52 | 0706-922 | BRKT,CLUTCH SHIELD-ASSY. | 1 | $29.95 | |
| 53 | 1611-794 | DECAL,FRONT BUMPER-RH | 1 | $17.95 | |
| 53 | 1611-795 | DECAL,FRONT BUMPER-LH | 1 | $17.95 | |
| 54 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 55 | 0623-268 | SCREW,FLAT HEAD-1/4-20 X 1.50 | 1 | $0.35 | |
| 58 | 0608-091 | BUMPER,TORQUE{2.90"}-ENGINE | 1 | $33.95 | |
| 59 | 0623-219 | SCREW,TAPPING 10-24X3/4 TYPE F,TYPE 1 CR | 1 | $0.68 |
