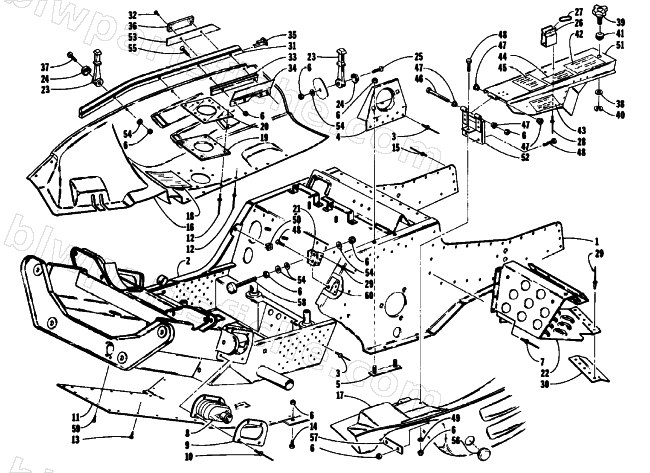

FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY
1993 580 ZR
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-151 | FRONT END ASS'Y, CHASSIS | 1 | $628.95 | |
| 2 | 0707-124 | FRONT END-WELDMENT | 1 | $1,117.95 | |
| 3 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 4 | 0707-146 | SUPPORT,BEARING-WELDMENT | 1 | $81.95 | |
| 5 | 0707-840 | PLATE,BEARING MTG-PTD BLK | 1 | $23.39 | |
| 6 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 7 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 8 | 0605-187 | BOOT,STEERING-DRAG LINK | 1 | $36.95 | |
| 9 | 0605-188 | FLANGE,MOUNTING-STEERING BOOT | 1 | $4.95 | |
| 10 | 8060-711 | RIVET,BLIND-DH SS610 BLK | 1 | $1.50 | |
| 11 | 0706-932 | BELLYPAN,CENTER-ROUTERED | 1 | $132.95 | |
| 12 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 13 | 0623-569 | SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y | 1 | $0.68 | |
| 15 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 16 | 0706-975 | BELLYPAN-RH-ASS'Y | 1 | $164.95 | |
| 17 | 0616-277 | BELLYPAN LH | 1 | $335.95 | |
| 18 | 0706-548 | FOIL,3 X 12(0619-728) | 1 | $6.06 | |
| 19 | 0612-270 | SEAL,EXHAUST OUTLET | 1 | $31.95 | |
| 20 | 0612-279 | RING,EXHAUST OUTLET | 1 | $13.95 | |
| 21 | 0707-169 | BRACKET,TORQUE BUMPER-WELDMENT | 1 | $42.95 | |
| 22 | 0706-916 | FOOTREST-RH (PAINTED BLK - 0616-286) | 1 | $165.95 | |
| 22 | 0706-917 | FOOTREST-LH (PAINTED BLK - 0616-287) | 1 | $163.95 | |
| 23 | 0115-306 | CORD,LATCH | 1 | $5.51 | |
| 24 | 0623-261 | WASHER,CUP-1/4 X 1-BLK | 1 | $22.01 | |
| 25 | 0623-205 | SCREW,MACH FH 1/4-20 X 2 | 1 | $1.09 | |
| 26 | 0636-659 | KIT, DRIVE BELT HOLDER | 1 | $13.73 | |
| 27 | 0606-914 | O-RING,DRIVE BELT HOLDER | 1 | $2.47 | |
| 28 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 29 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 30 | 0616-304 | DEFLECTOR,SNOW | 1 | $5.95 | |
| 31 | 0616-260 | BUMPER,RH | 1 | $95.95 | |
| 31 | 0616-261 | BUMPER,LH | 1 | $95.95 | |
| 32 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 33 | 0606-510 | CHANNEL,INNER HOOD | 1 | $24.95 | |
| 36 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 37 | 8007-617 | SCREW,MACH-CRTH 1/4-20X2.0 G2 BE | 1 | $0.85 | |
| 38 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 39 | 0607-095 | KNOB,THREADED MALE STUD | 1 | $24.77 | |
| 40 | 0607-096 | RETAINER,KNOB-CLUTCH SHLD | 1 | $20.63 | |
| 41 | 0607-097 | GROMMET,GUARD | 1 | $1.92 | |
| 42 | 1611-660 | DECAL,JET CHART-93 EXT 580 ZR | 1 | $6.95 | |
| 43 | 1611-582 | DECAL,CAUTION-JETTING/STORAGE | 1 | $13.73 | |
| 44 | 1611-565 | DECAL,WARNING-GUARD | 1 | $1.92 | |
| 45 | 1611-414 | DECAL,CAUTION-BATTERY & ENGINE | 1 | $23.95 | |
| 46 | 8001-056 | SCREW,CAP-HH 1/4-20X5.0 G2 Z&Y | 1 | $1.09 | |
| 47 | 0607-094 | INSERT,HINGE-GUARD | 1 | $0.95 | |
| 48 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 49 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 50 | 0623-157 | RETAINER NUT,1/4-20 | 1 | $3.85 | |
| 51 | 0707-841 | SHIELD,CLUTCH-ASS'Y-PTD BLK | 1 | $120.95 | |
| 52 | 0706-922 | BRKT,CLUTCH SHIELD-ASSY. | 1 | $29.95 | |
| 53 | 1611-794 | DECAL,FRONT BUMPER-RH | 1 | $17.95 | |
| 53 | 1611-795 | DECAL,FRONT BUMPER-LH | 1 | $17.95 | |
| 54 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 55 | 0623-268 | SCREW,FLAT HEAD-1/4-20 X 1.50 | 1 | $0.35 | |
| 58 | 0608-091 | BUMPER,TORQUE{2.90"}-ENGINE | 1 | $33.95 | |
| 59 | 0623-219 | SCREW,TAPPING 10-24X3/4 TYPE F,TYPE 1 CR | 1 | $0.68 |
