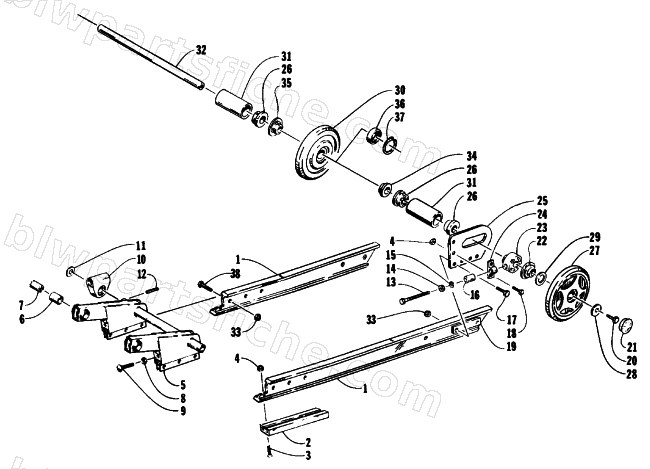

ARTICULATING SKID FRAME
1993 JAG AFS LT 1 SPEED
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0604-350 | RAIL,ARTICULATED SKID | 1 | $78.95 | |
| 2 | 0604-351 | WEARSTRIP,ART. SKID 16.0" | 1 | $20.95 | |
| 3 | 0123-869 | SCRW,MACH,FH-1/4-20 X 1 1/4 | 1 | $0.95 | |
| 4 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 5 | 0704-149 | ARM,SWING-WELDMENT | 1 | $308.95 | |
| 6 | 0604-436 | BEARING,OILITE-5/8IDX.875 | 1 | $4.95 | |
| 7 | 0603-030 | AXLE,SERRATED | 1 | $1.37 | |
| 9 | 8011-315 | BOLT,CRG 7/16-14X1.50 GR1 Z&Y | 1 | $1.50 | |
| 10 | 2604-515 | SLIDE, SPRING-SHORT | 1 | $5.92 | |
| 11 | 0623-292 | WASHER,FLAT .84 X 1.25 X .06 | 1 | $0.95 | |
| 12 | 8070-285 | PIN,SPRING-5/32 X 1-1/8 SLOTTED P&O | 1 | $1.95 | |
| 13 | 0623-123 | SCREW,CAP-HEX-3/8-16X5 | 1 | $2.47 | |
| 14 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 15 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 16 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 17 | 8002-134 | SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y | 1 | $0.65 | |
| 18 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 | |
| 19 | 0604-152 | SPACER,REAR AXLE HOUSING | 1 | $7.95 | |
| 20 | 8012-222 | SCREW, CAP - HHNLP 3/8-16X1.0 G5 Z&Y | 1 | $1.95 | |
| 21 | 0604-246 | CAP,IDLER WHEEL-BLACK (DP 1500) | 1 | $3.16 | |
| 22 | 1604-774 | INSERT,5/8 BORE X 2" (LONG) | 1 | $6.34 | |
| 23 | 0604-165 | BUSHING,REAR WHEEL-ADJ. | 1 | $10.97 | |
| 24 | 0604-206 | TRACK ADJUSTOR-MACHINED | 1 | $13.73 | |
| 25 | 0604-131 | HOUSING,REAR AXLE | 1 | $50.95 | |
| 26 | 0604-968 | BUSHING,SPACER-REAR WHEEL | 1 | $9.59 | |
| 27 | 0604-670 | WHEEL,IDLER-BLACK | 1 | $55.95 | |
| 28 | 0123-570 | WASHER,FLAT .390X1.38X.134 | 1 | $5.92 | |
| 29 | 0623-408 | WASHER,FLAT-SPACER | 1 | $0.95 | |
| 30 | 0604-210 | WHEEL,IDLER-CENTER | 1 | $53.95 | |
| 31 | 0604-669 | SPACER,REAR WHEEL | 1 | $13.95 | |
| 32 | 0604-668 | AXLE,REAR WHEEL | 1 | $75.95 | |
| 33 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 34 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 35 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 36 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 37 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 38 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 |
