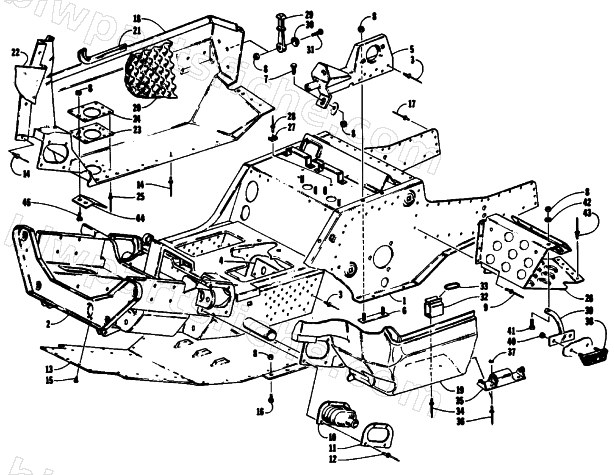

FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY
1993 WILDCAT MOUNTAIN CAT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-123 | FRONT END - FAB CHASSIS | 1 | $568.95 | |
| 2 | 0707-126 | FRONT END-WELDMENT | 1 | $1,106.95 | |
| 3 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 4 | 0605-161 | PLATE,BACKING-FRONT COVER | 1 | $6.95 | |
| 5 | 0707-128 | SUPPORT,BEARING-WELDMENT | 1 | $136.95 | |
| 6 | 0707-840 | PLATE,BEARING MTG-PTD BLK | 1 | $23.39 | |
| 7 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 8 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 9 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 10 | 0605-187 | BOOT,STEERING-DRAG LINK | 1 | $36.95 | |
| 11 | 0605-188 | FLANGE,MOUNTING-STEERING BOOT | 1 | $4.95 | |
| 12 | 8060-710 | RIVET,BLIND-DH SS68 BLK | 1 | $0.26 | |
| 13 | 0616-028 | BELLYPAN-PLASTIC | 1 | $172.95 | |
| 14 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 15 | 0623-569 | SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y | 1 | $0.68 | |
| 17 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 18 | 0616-216 | BELLYPAN,RH | 1 | $333.95 | |
| 19 | 0616-217 | BELLYPAN,LH | 1 | $374.95 | |
| 21 | 0706-955 | TRIM,BELLYPAN-10FT ROLL (0619-158) | 1 | $136.95 | |
| 22 | 0706-548 | FOIL,3 X 12(0619-728) | 1 | $6.06 | |
| 23 | 0612-270 | SEAL,EXHAUST OUTLET | 1 | $31.95 | |
| 24 | 0612-279 | RING,EXHAUST OUTLET | 1 | $13.95 | |
| 25 | 8061-510 | RIVET,BLIND-LF SS58 BLACK | 1 | $0.81 | |
| 26 | 0606-198 | FOOTREST-RH,PAINTED | 1 | $157.95 | |
| 27 | 0606-197 | FOOTREST-LH,PAINTED | 1 | $152.95 | |
| 27 | 0623-228 | MOUNT,CABLE TIE | 1 | $2.95 | |
| 29 | 0115-306 | CORD,LATCH | 1 | $5.51 | |
| 30 | 0123-765 | WASHER,CUP .265X1.06 12 GA | 1 | $5.78 | |
| 31 | 8007-585 | SCREW,MACH-CRTH 1/4-20X1.50 G2 Z&Y | 1 | $0.40 | |
| 32 | 0636-659 | KIT, DRIVE BELT HOLDER | 1 | $13.73 | |
| 33 | 0606-914 | O-RING,DRIVE BELT HOLDER | 1 | $2.47 | |
| 34 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 35 | 4639-549 | RIVET MOUNTED PLUG HOLDER | 1 | $9.95 | |
| 36 | 8061-628 | RIVET,BLIND-LF AA66 BLACK | 1 | $0.95 | |
| 37 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 38 | 0606-704 | BUMPER,POD | 1 | $14.95 | |
| 39 | 0706-806 | BRACKET,REINFORCEMENT-WELDMENT-RH | 1 | $75.95 | |
| 39 | 0706-807 | BRACKET,REINFORCEMENT-WELDMENT-LH | 1 | $43.95 | |
| 40 | 0123-709 | NUT,HEX 10-32 W/LOCKWASHER | 1 | $0.40 | |
| 41 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 42 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 43 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 44 | 0612-278 | DEFLECTOR, EXHAUST OUTLET | 1 | $13.73 | |
| 45 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 |
