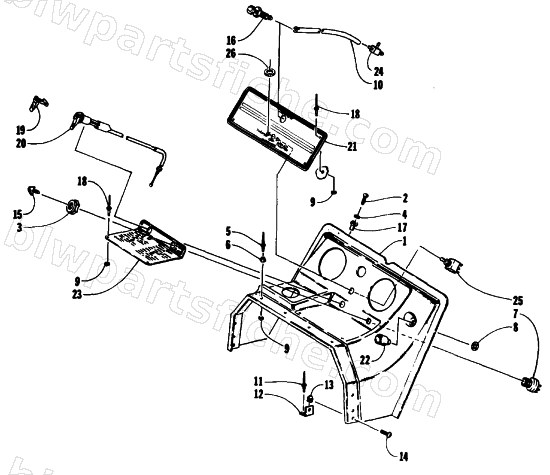

1994 Arctic Cat CHEETAH 340 — SWITCH, CHOKE, AND CONSOLE ASSEMBLY
1994 CHEETAH 340
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0623-121 | SCREW,MACH-PHTRH #10-32X3/4 Z&Y | 1 | $4.82 | |
| 3 | 0609-113 | NUT,RETAINING 13/16-20 BLACK PLASTIC | 1 | $1.50 | |
| 4 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 5 | 8060-286 | RIVET,BLIND-DH SS44 ZINC | 1 | $0.68 | |
| 6 | 0116-074 | SNAP,BODY-CUSHION 61-0393-1183 | 1 | $1.64 | |
| 7 | 0609-081 | SWITCH, IGN. (W/0 KEY) | 1 | $54.95 | |
| 8 | 1623-841 | NUT,PUSH-.850X1.20" | 1 | $1.92 | |
| 9 | 0123-352 | WSHR,FLAT .129/.133X5/16 X 22 GA Z&Y | 1 | $0.95 | |
| 10 | 0610-012 | HOSE, PRIMER 25' | 1 | $126.95 | |
| 11 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 13 | 0123-539 | NUT,SPEED 1/4-20 U-TYPE | 1 | $0.65 | |
| 15 | 0609-412 | KEY, IGN. SWITCH | 1 | $20.63 | |
| 16 | 0670-006 | PRIMER | 1 | $70.95 | |
| 17 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 18 | 8060-266 | RIVET,BLIND-DH AS44 BLK | 1 | $0.15 | |
| 19 | 0636-062 | LEVER KIT,CHOKE | 1 | $12.35 | |
| 20 | 0109-722 | CABLE,CHOKE-23'' | 1 | $86.95 | |
| 21 | 1611-806 | PLATE,CONSOLE-SWITCH | 1 | $76.95 | |
| 22 | 0116-469 | BUSHING, RECOIL | 1 | $5.51 | |
| 23 | 1611-743 | PLATE,CONSOLE-CAUTION-ENGINE/BAT. | 1 | $26.95 | |
| 24 | 0670-026 | TEE,VENT LINE-OIL | 1 | $4.95 | |
| 25 | 0609-187 | SWITCH,TOGGLE-DPDT (THUMB/HAND WARMER) | 1 | $33.95 | |
| 26 | 0609-220 | NUT,KNURLED-BLACK (BRASS) | 1 | $1.95 | |
| 26 | 0644-198 | WRENCH,NUT-SWITCH | 1 | $1.78 |
