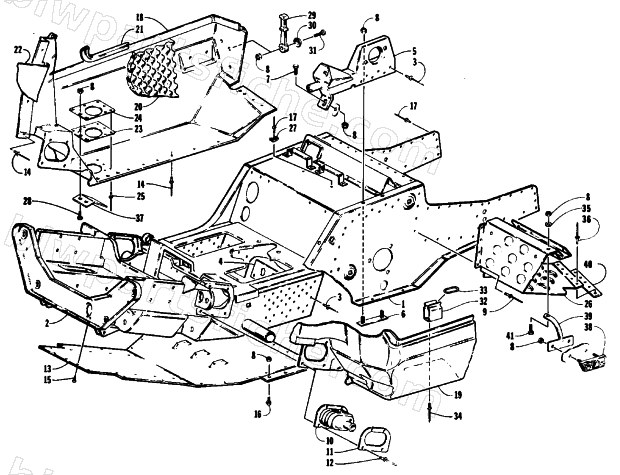

1994 Arctic Cat WILDCAT EFI MOUNTAIN CAT — FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY
1994 WILDCAT EFI MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-173 | FRONT END-CHASSIS | 1 | $554.95 | |
| 2 | 0707-126 | FRONT END-WELDMENT | 1 | $1,106.95 | |
| 3 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 4 | 0605-161 | PLATE,BACKING-FRONT COVER | 1 | $6.95 | |
| 5 | 0707-128 | SUPPORT,BEARING-WELDMENT | 1 | $136.95 | |
| 6 | 0707-840 | PLATE,BEARING MTG-PTD BLK | 1 | $23.39 | |
| 7 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 8 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 9 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 10 | 0605-187 | BOOT,STEERING-DRAG LINK | 1 | $36.95 | |
| 11 | 0605-188 | FLANGE,MOUNTING-STEERING BOOT | 1 | $4.95 | |
| 12 | 8060-710 | RIVET,BLIND-DH SS68 BLK | 1 | $0.26 | |
| 13 | 0616-028 | BELLYPAN-PLASTIC | 1 | $172.95 | |
| 14 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 15 | 0623-569 | SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y | 1 | $0.68 | |
| 17 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 18 | 0616-216 | BELLYPAN,RH | 1 | $333.95 | |
| 19 | 0616-217 | BELLYPAN,LH | 1 | $374.95 | |
| 21 | 0706-955 | TRIM,BELLYPAN-10FT ROLL (0619-158) | 1 | $136.95 | |
| 22 | 0706-548 | FOIL,3 X 12(0619-728) | 1 | $6.06 | |
| 23 | 0612-270 | SEAL,EXHAUST OUTLET | 1 | $31.95 | |
| 24 | 0612-279 | RING,EXHAUST OUTLET | 1 | $13.95 | |
| 25 | 8061-510 | RIVET,BLIND-LF SS58 BLACK | 1 | $0.81 | |
| 26 | 0606-198 | FOOTREST-RH,PAINTED | 1 | $157.95 | |
| 26 | 0606-197 | FOOTREST-LH,PAINTED | 1 | $152.95 | |
| 27 | 0623-228 | MOUNT,CABLE TIE | 1 | $2.95 | |
| 28 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 | |
| 29 | 0115-306 | CORD,LATCH | 1 | $5.51 | |
| 30 | 0123-765 | WASHER,CUP .265X1.06 12 GA | 1 | $5.78 | |
| 31 | 8007-585 | SCREW,MACH-CRTH 1/4-20X1.50 G2 Z&Y | 1 | $0.40 | |
| 32 | 0636-659 | KIT, DRIVE BELT HOLDER | 1 | $13.73 | |
| 33 | 0606-914 | O-RING,DRIVE BELT HOLDER | 1 | $2.47 | |
| 34 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 35 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 36 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 37 | 0612-278 | DEFLECTOR, EXHAUST OUTLET | 1 | $13.73 | |
| 38 | 0606-704 | BUMPER,POD | 1 | $14.95 | |
| 39 | 0706-806 | BRACKET,REINFORCEMENT-WELDMENT-RH | 1 | $75.95 | |
| 39 | 0706-807 | BRACKET,REINFORCEMENT-WELDMENT-LH | 1 | $43.95 | |
| 40 | 0616-368 | PLATE,BACKING-FOOTREST/RIVET | 1 | $1.95 | |
| 41 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 |
