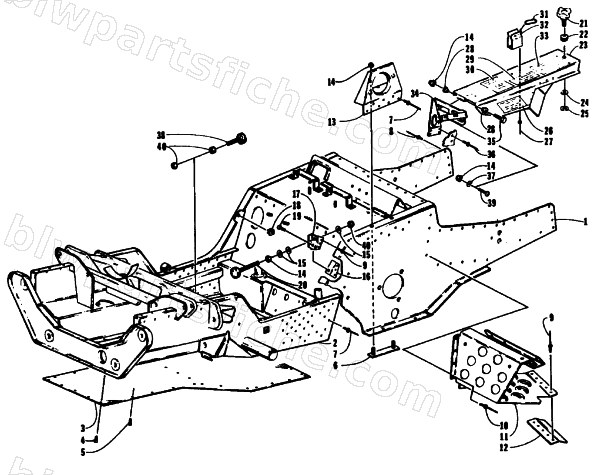

1994 Arctic Cat ZR 580 — FRONT FRAME, FOOTREST, AND CLUTCH SHIELD ASSEMBLY
1994 ZR 580
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-192 | FRONT END-WELDT | 1 | $932.95 | |
| 4 | 0623-219 | SCREW,TAPPING 10-24X3/4 TYPE F,TYPE 1 CR | 1 | $0.68 | |
| 5 | 0623-569 | SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y | 1 | $0.68 | |
| 6 | 0707-840 | PLATE,BEARING MTG-PTD BLK | 1 | $23.39 | |
| 7 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 8 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 9 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 10 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 11 | 0706-916 | FOOTREST-RH (PAINTED BLK - 0616-286) | 1 | $165.95 | |
| 11 | 0706-917 | FOOTREST-LH (PAINTED BLK - 0616-287) | 1 | $163.95 | |
| 12 | 0616-304 | DEFLECTOR,SNOW | 1 | $5.95 | |
| 13 | 0707-146 | SUPPORT,BEARING-WELDMENT | 1 | $81.95 | |
| 14 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 17 | 0707-169 | BRACKET,TORQUE BUMPER-WELDMENT | 1 | $42.95 | |
| 18 | 0623-157 | RETAINER NUT,1/4-20 | 1 | $3.85 | |
| 19 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 20 | 0608-091 | BUMPER,TORQUE{2.90"}-ENGINE | 1 | $33.95 | |
| 21 | 0607-095 | KNOB,THREADED MALE STUD | 1 | $24.77 | |
| 22 | 0607-097 | GROMMET,GUARD | 1 | $1.92 | |
| 23 | 0707-841 | SHIELD,CLUTCH-ASS'Y-PTD BLK | 1 | $120.95 | |
| 24 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 25 | 0607-096 | RETAINER,KNOB-CLUTCH SHLD | 1 | $20.63 | |
| 26 | 1611-582 | DECAL,CAUTION-JETTING/STORAGE | 1 | $13.73 | |
| 27 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 28 | 0607-094 | INSERT,HINGE-GUARD | 1 | $0.95 | |
| 29 | 1611-565 | DECAL,WARNING-GUARD | 1 | $1.92 | |
| 30 | 1611-414 | DECAL,CAUTION-BATTERY & ENGINE | 1 | $23.95 | |
| 31 | 0606-914 | O-RING,DRIVE BELT HOLDER | 1 | $2.47 | |
| 32 | 0636-659 | KIT, DRIVE BELT HOLDER | 1 | $13.73 | |
| 33 | 1611-834 | DECAL,JET CHART ZR 580 | 1 | $9.95 | |
| 34 | 0616-439 | BRKT,MTG-GUARD | 1 | $37.95 | |
| 35 | 8002-050 | SCREW,CAP-HH 1/4-20 X2.75 G5 Z&Y | 1 | $2.95 | |
| 36 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 37 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 38 | 0608-076 | BUMPER,TORQUE{1.25"}-ENGINE | 1 | $22.01 | |
| 39 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 |
