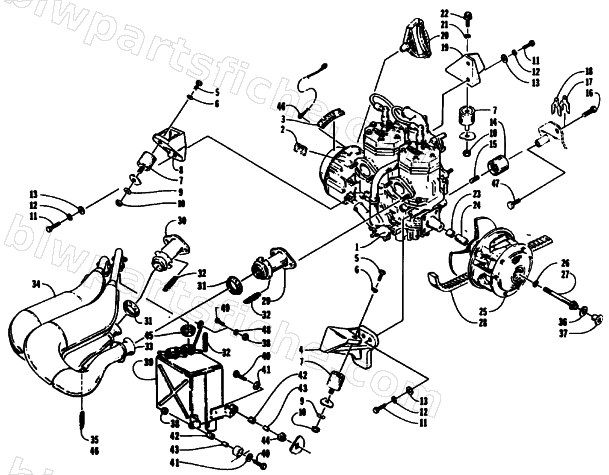

1994 Arctic Cat ZR 700 — ENGINE AND RELATED PARTS
1994 ZR 700
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 1611-947 | DECAL,ENGINE-P/N 0662-121 | 1 | $6.95 | |
| 4 | 0708-015 | BRKT,ENG MTG-FRONT PTO-FABR | 1 | $61.95 | |
| 5 | 8002-222 | SCREW,CAP-HH 3/8-16 X1.00 G5 Z&Y | 1 | $0.95 | |
| 6 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 7 | 0608-061 | MOUNT,ENGINE | 1 | $36.95 | |
| 8 | 0708-014 | BRKT,ENG MTG-FRONT MAG-FABR | 1 | $117.95 | |
| 9 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 10 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 11 | 8012-132 | SCREW,CAP-HHNLP 5/16-18X1.0 G5 Z&Y | 1 | $0.65 | |
| 12 | 8051-242 | WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y | 1 | $1.64 | |
| 13 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 14 | 0608-075 | MOUNT,ENGINE-REAR (90DURO) | 1 | $94.95 | |
| 16 | 8002-400 | SCREW,CAP-HH 1/2-13 X.75 G5 Z&Y | 1 | $1.09 | |
| 17 | 0608-056 | SHIM,ENG MTG-.060 THK CT116 | 1 | $1.23 | |
| 18 | 0608-055 | SHIM,ENG MTG-.030 THK CT132 | 1 | $0.85 | |
| 19 | 0708-016 | BRKT,ENG MTG-REAR MAG-FABR | 1 | $27.95 | |
| 20 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 21 | 8051-278 | WASHER,SPR LOCK-3/8 .377X.688X.115 BLK | 1 | $2.95 | |
| 22 | 0623-265 | SCREW,FLANGE 12-PT-3/8-16X3/4 | 1 | $5.95 | |
| 23 | 0646-107 | SPACER,ALUMINUM-CLUTCH | 1 | $29.95 | |
| 24 | 0646-106 | SPACER,URETHANE-CLUTCH | 1 | $5.09 | |
| 25 | 0746-194 | CLUTCH,DRIVE-UNCAL-8.0" 30MM/S/NFP | 1 | $971.95 | |
| 26 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 27 | 0623-206 | BOLT,COUNTERBORE-1/2-20X5.5 | 1 | $20.63 | |
| 28 | 0627-012 | BELT,DRIVE REG. COMPOUND 12.2 CTRS | 1 | $92.95 | |
| 29 | 0712-126 | HEAD PIPE,EXHAUST-PTO-WELDT | 1 | $102.95 | |
| 30 | 0712-137 | HEAD PIPE,EXHAUST-MAG-WELDT | 1 | $136.95 | |
| 31 | 0612-131 | GASKET,EXHAUST-HEADER JOINT | 1 | $29.95 | |
| 32 | 0123-321 | SPRING,EXTENSION | 1 | $5.51 | |
| 33 | 0612-412 | CHAMBER,EXPANSION-PTO SIDE | 1 | $638.95 | |
| 34 | 0612-411 | CHAMBER,EXPANSION-MAG SIDE | 1 | $361.95 | |
| 35 | 0623-473 | SPRING,EXTENSION | 1 | $15.11 | |
| 36 | 0646-114 | WASHER,INTERNAL LOCK-HD-7/8 | 1 | $1.64 | |
| 37 | 0646-113 | CAP,RETAINER-COMET CLUTCH | 1 | $27.95 | |
| 38 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 39 | 0712-102 | RESONATOR,EXHAUST-WELDT | 1 | $359.95 | |
| 40 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 41 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 42 | 0612-107 | BUSHING,RESONATOR MTG | 1 | $12.95 | |
| 44 | 0623-157 | RETAINER NUT,1/4-20 | 1 | $3.85 | |
| 45 | 0612-188 | GASKET,EXH.-TAIL PIPE | 1 | $32.95 | |
| 46 | 0686-099 | HARNESS,ENGINE GROUND | 1 | $9.59 | |
| 47 | 0608-076 | BUMPER,TORQUE{1.25"}-ENGINE | 1 | $22.01 | |
| 48 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 49 | 0623-458 | BOLT,CARRIAGE-.250X1.00 ZY | 1 | $0.95 |
