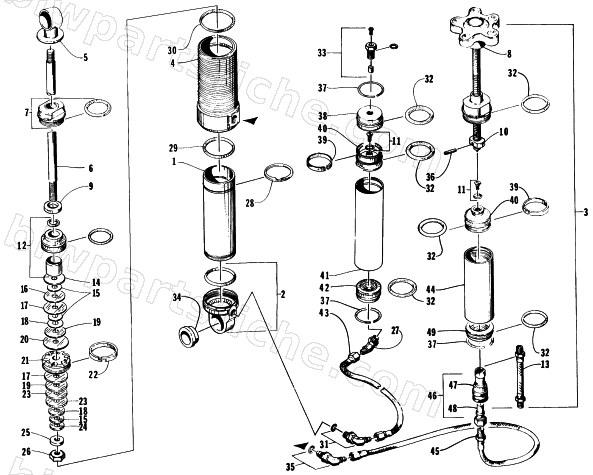

1996 Arctic Cat ZR 580 EFI ETT — REAR SUSPENSION - FRONT ARM SHOCK ABSORBER
1996 ZR 580 EFI ETT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1604-036 | SHOCK-FRONT ARM-EASY ADJUST | 1 | $862.95 | |
| 1 | 0604-795 | BODY,SHOCK 4.95" (OD MACH/W RING GRV) | 1 | $371.95 | |
| 2 | 0704-328 | CAP,BODY-ASSY -(EASY-ADJUST)-804-00-005 | 1 | $114.95 | |
| 3 | 0604-852 | RESERVOIR ASSY,SHOCK ADJUSTOR | 1 | $408.95 | |
| 4 | 0604-890 | SLEEVE,THREADED-SHOCK | 1 | $136.95 | |
| 5 | 0604-798 | EYELET-SHOCK | 1 | $82.95 | |
| 6 | 0604-799 | ROD,SHOCK | 1 | $172.95 | |
| 7 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 8 | 0604-861 | HANDLE,ADJUSTER-ASSY | 1 | $91.95 | |
| 9 | 0604-802 | SPACER,SHOCK | 1 | $32.95 | |
| 11 | 0703-340 | SCREW,RELIEF-WITH O-RING(RB 0703-724) | 1 | $5.95 | |
| 12 | 2604-238 | PISTON,SEPARATOR-ASSY | 1 | $72.95 | |
| 13 | 0603-446 | HOSE, RES. TO FRT SHOCK | 1 | $120.95 | |
| 14 | 0603-387 | WASHER (FOX-TOP OUT PLATE) | 1 | $2.95 | |
| 15 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 16 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 17 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 18 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 19 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 20 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 21 | 0604-741 | PISTON, .093 ORFICE | 1 | $121.95 | |
| 22 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 23 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 24 | 2603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $5.95 | |
| 25 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 26 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 27 | 0604-998 | ELBOW,45 DEG. | 1 | $57.95 | |
| 28 | 0603-911 | RING,RETAINING-SPIRAL | 1 | $16.49 | |
| 29 | 0604-809 | O-RING | 1 | $4.95 | |
| 30 | 0604-810 | O-RING | 1 | $4.95 | |
| 31 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 32 | 0603-447 | O-RING, .139 CS X 1.171 ID (FOX) | 1 | $4.95 | |
| 33 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 34 | 0704-440 | BUSHING,FRONT ARM | 1 | $13.95 | |
| 35 | 0604-812 | ELBOW,W/ O-RING (TO ADJUSTER) | 1 | $97.95 | |
| 36 | 1604-097 | PIN,ROLL-SPRING | 1 | $2.95 | |
| 37 | 0604-521 | RING, RETAINING - RESERVOIR | 1 | $5.78 | |
| 38 | 0603-443 | END CAP,RESERVOIR (RB 1604-520) | 1 | $99.95 | |
| 39 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 40 | 0603-392 | PISTON,RESERVOIR | 1 | $93.95 | |
| 41 | 1604-098 | BODY,RES.-1.459 ID X 4.00" (227-03-000) | 1 | $409.95 | |
| 42 | 0603-390 | ENDCAP,RESERVIOR (HOSE SIDE) | 1 | $106.95 | |
| 43 | 0604-985 | HOSE,RESERVOIR-TEFLON | 1 | $110.95 | |
| 44 | 0604-853 | BODY, RESERVOIR-SHOCK ADJ. | 1 | $402.95 | |
| 45 | 0604-999 | HOSE,ADJ.-TEFLON | 1 | $227.95 | |
| 47 | 0604-819 | COUPLER-FEMALE END | 1 | $101.95 | |
| 48 | 0604-818 | COUPLER-MALE END | 1 | $54.95 | |
| 49 | 2603-378 | DAMPING ADJUST,COMPRESSION-ASSY-CLR | 1 | $215.95 |
