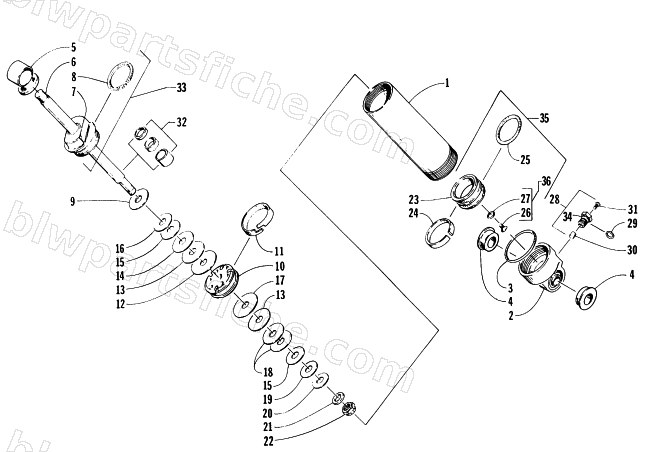

1996 Arctic Cat ZR 580 EFI — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
1996 ZR 580 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0604-767 | SHOCK ABSORBER,FRONT ARM | 1 | $415.95 | |
| 1 | 1704-346 | SHOCK BODY/END CAP ASSY | 1 | $232.95 | |
| 2 | 1604-578 | ENDCAP, SHOCK - ASSY (FOX) | 1 | $157.95 | |
| 3 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 4 | 1604-008 | BUSHING,FOX-FR ARM SHK(FOX ONLY) | 1 | $16.95 | |
| 5 | 0604-625 | EYELET, SHOCK-ASSY | 1 | $95.95 | |
| 6 | 0604-626 | ROD, SHOCK - 5.280" | 1 | $152.95 | |
| 7 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 8 | 0603-294 | O RING-CAP ASSY. | 1 | $6.95 | |
| 9 | 0603-387 | WASHER (FOX-TOP OUT PLATE) | 1 | $2.95 | |
| 10 | 0604-741 | PISTON, .093 ORFICE | 1 | $121.95 | |
| 11 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 12 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 13 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 14 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 15 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 16 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 17 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 18 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 19 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 20 | 2603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $5.95 | |
| 21 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 22 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 23 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 24 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 25 | 0603-447 | O-RING, .139 CS X 1.171 ID (FOX) | 1 | $4.95 | |
| 26 | 0604-629 | SCREW,RELIEF | 1 | $1.95 | |
| 27 | 1604-425 | O-RING(FOX ONLY) | 1 | $4.95 | |
| 28 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 29 | 0603-445 | O-RING-VALVE | 1 | $3.95 | |
| 31 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 32 | 0603-280 | SPACER,SHOCK .125 | 1 | $10.97 | |
| 32 | 0603-281 | SPACER,SHOCK .500 | 1 | $32.95 | |
| 32 | 0603-282 | SPACER,SHOCK 1.000 | 1 | $43.95 | |
| 35 | 0703-722 | PISTON,FLOATING-ASSY (1.459 BORE) | 1 | $117.95 | |
| 36 | 0703-340 | SCREW,RELIEF-WITH O-RING(RB 0703-724) | 1 | $5.95 |
