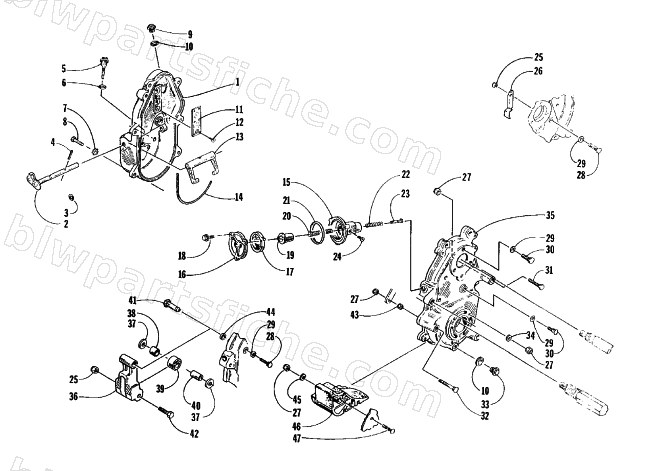

1998 Arctic Cat EXT 580 EFI DLX — DROPCASE AND CHAIN TENSION ASSEMBLY
1998 EXT 580 EFI DLX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0702-425 | COVER, DROPCASE-W/ O-RINGS-REV | 1 | $143.95 | |
| 2 | 0702-291 | SHAFT,SHIFT FORK-PTD BLK | 1 | $63.95 | |
| 3 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 4 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 5 | 0602-483 | STICK, CHECK-OIL LEVEL-REV. | 1 | $41.95 | |
| 6 | 0670-183 | O-RING, 5/8 X 13/16 OD | 1 | $0.26 | |
| 7 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 8 | 8002-134 | SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y | 1 | $0.65 | |
| 9 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 10 | 0123-641 | WASHER,FIBER-1/2X13/16X.030 | 1 | $4.95 | |
| 11 | 1602-151 | COVER, OIL VENT - REVERSE | 1 | $38.95 | |
| 12 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 13 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 14 | 0602-437 | O-RING,DROPCASE COVER | 1 | $13.73 | |
| 16 | 0602-645 | COVER,ADJUSTOR HSG | 1 | $88.95 | |
| 17 | 0602-803 | SPRING,POWER-ADJUSTER SHAFT | 1 | $94.95 | |
| 18 | 0623-526 | SCREW,SELF TAP-TSPNH 10-32X.375 TR Z&Y | 1 | $5.65 | |
| 19 | 1602-536 | SHAFT, CHAIN ADJUSTOR | 1 | $21.95 | |
| 20 | 0602-748 | SCREW, CHAIN ADJUSTER | 1 | $53.95 | |
| 21 | 0602-801 | O-RING-COVER-CHAIN ADJUSTER (2-031) | 1 | $1.09 | |
| 22 | 0602-901 | SPRING, COMPRESSION-ADJ SCREW | 1 | $26.95 | |
| 23 | 0602-804 | RIVET,BTNHD 3/16 X 3/4 | 1 | $0.26 | |
| 24 | 0623-541 | SCREW, MACH-HH 10-32 X .25 | 1 | $0.68 | |
| 25 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 26 | 0702-553 | BRACKET, CHAIN BACKING-WELDT(0602-466) | 1 | $56.95 | |
| 27 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 28 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 29 | 0607-025 | O-RING, STUD | 1 | $1.50 | |
| 30 | 0123-523 | BOLT,RIB NECK-RDH 5/16-18X.625 Z&Y | 1 | $3.02 | |
| 31 | 8011-139 | BOLT,CRG 5/16-18X2.50 GR1 Z&Y | 1 | $1.23 | |
| 32 | 8011-143 | BOLT,CRG 5/16-18X3.50 GR1 Z&Y | 1 | $1.23 | |
| 33 | 0602-479 | PLUG, DRAIN-MAGNETIC | 1 | $22.01 | |
| 34 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 35 | 0702-417 | DROPCASE, W/ STUDS-PTD | 1 | $180.95 | |
| 36 | 0602-675 | ARM, CHAIN ROLLER | 1 | $35.95 | |
| 37 | 0623-525 | WASHER, FLAT-.5 X 1.01 OD HARDENED | 1 | $7.72 | |
| 38 | 0602-383 | BEARING,CHAIN TIGHTENER-1/2 ID X .75 | 1 | $3.95 | |
| 39 | 0702-129 | ROLLER ASSY-CHAIN TIGHTENER | 1 | $60.95 | |
| 40 | 0602-676 | SHAFT, CHAIN ROLLER | 1 | $20.95 | |
| 41 | 0602-681 | NUT, ROLLER ARM | 1 | $82.95 | |
| 42 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 43 | 8042-426 | NUT,5/16-18 HEX-REG-GR5 Z&Y | 1 | $0.54 | |
| 44 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 45 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 46 | 0616-370 | R/B 0638-335 | 1 | $37.19 | |
| 47 | 8011-137 | BOLT,CRG 5/16-18X2.0 GR1 Z&Y | 1 | $0.25 |
