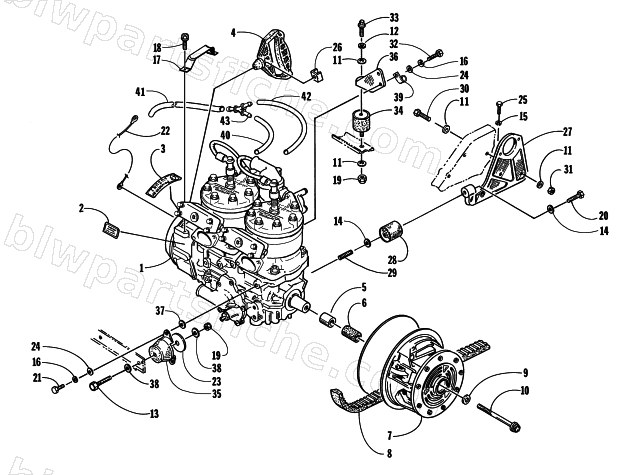

1998 Arctic Cat ZR 440 SNO-PRO — ENGINE AND RELATED PARTS
1998 ZR 440 SNO-PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-217 | ENGINE,440 L/C-VEV | 1 | $3,153.95 | |
| 2 | 3611-064 | DECAL,ENGINE P/N (0662-217) | 1 | $3.95 | |
| 4 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 5 | 0646-107 | SPACER,ALUMINUM-CLUTCH | 1 | $29.95 | |
| 6 | 0646-106 | SPACER,URETHANE-CLUTCH | 1 | $5.09 | |
| 7 | 0746-839 | KIT,DRIVE CLUTCH-UNCAL-8.25 30MM/D | 1 | $850.95 | |
| 8 | 0627-020 | BELT,DRIVE-CVT 12.2" CTRS. | 1 | $133.95 | |
| 9 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 10 | 0623-206 | BOLT,COUNTERBORE-1/2-20X5.5 | 1 | $20.63 | |
| 11 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 12 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 13 | 8002-228 | SCREW,CAP-HH 3/8-16 X2.25 G5 Z&Y | 1 | $3.44 | |
| 14 | 8050-332 | WASHER,FLAT- 1/2 X 1.000 X .063 Z&Y | 1 | $5.09 | |
| 15 | 8051-217 | WASHER,SPR LOCK-1/4 .252X.489X.077 Z&Y | 1 | $0.35 | |
| 16 | 8051-247 | WASHER,SPR LOCK-5/16 .314X.593X.097 Z&Y | 1 | $0.40 | |
| 17 | 1606-454 | BRKT,SUPPORT-COOLANT TANK ('98 440 PRO) | 1 | $8.95 | |
| 18 | 0145-105 | SCREW M6X14MM | 1 | $0.55 | |
| 19 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 20 | 8002-405 | SCREW,CAP-HH 1/2-13 X1.50 G5 Z&Y | 1 | $1.50 | |
| 21 | 8012-131 | SCREW,CAP-HHNLP 5/16-18X.875 G5 Z&Y | 1 | $0.45 | |
| 22 | 0686-099 | HARNESS,ENGINE GROUND | 1 | $9.59 | |
| 23 | 0623-755 | WASHER,FLAT-ALUM. (.390 X 2.00 X .125) | 1 | $30.95 | |
| 24 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 25 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 26 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 27 | 0708-034 | PLATE, BEARING MTG - MACH | 1 | $104.95 | |
| 28 | 0608-054 | MOUNT,ENGINE-REAR | 1 | $55.95 | |
| 30 | 0623-628 | SCREW,CAP-HH,3/8X16-1 3/8 ZY | 1 | $0.55 | |
| 31 | 0623-026 | NUT,FLEX-LOCK3/8-16 UNC | 1 | $9.59 | |
| 32 | 8012-132 | SCREW,CAP-HHNLP 5/16-18X1.0 G5 Z&Y | 1 | $0.65 | |
| 33 | 8002-221 | SCREW,CAP-HH 3/8-16 X.875 G5 Z&Y | 1 | $0.95 | |
| 34 | 0608-267 | MOUNT,ENGINE 60 DURO | 1 | $65.95 | |
| 35 | 0608-240 | MOUNT,ENGINE-ALUM. | 1 | $94.95 | |
| 36 | 0708-035 | BRKT,ENG MTG-MACH (RH REAR) | 1 | $63.95 | |
| 37 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 38 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 39 | 0123-269 | CLAMP,CABLE,11/16 INSUL | 1 | $2.75 | |
| 40 | 0610-363 | HOSE,DRAIN-VEV (MAG) | 1 | $15.95 | |
| 41 | 0610-365 | HOSE,DRAIN-VEV (EXIT) | 1 | $15.95 | |
| 42 | 0610-364 | HOSE,DRAIN-VEV (PTO) | 1 | $19.25 | |
| 43 | 0670-875 | FITTING,'Y' (1/2 X 1/2 X 1/2) | 1 | $19.25 |
