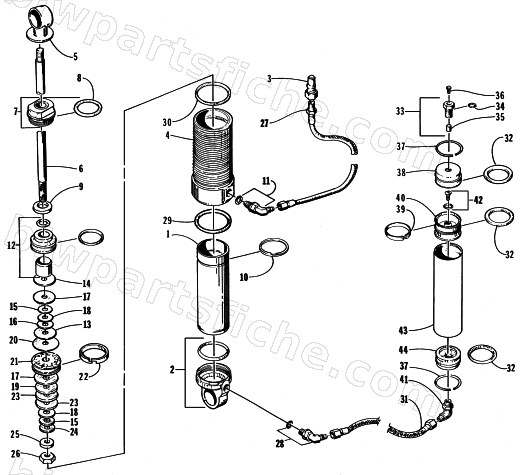

1998 Arctic Cat ZR 600 EFI LE XC — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
1998 ZR 600 EFI LE XC
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1604-385 | SHOCK,FRONT ARM-EASY ADJ. ('97 440 ZR) | 1 | $1,483.95 | |
| 1 | 1604-246 | BODY, SHOCK(FOX ONLY) | 1 | $148.95 | |
| 2 | 0704-328 | CAP,BODY-ASSY -(EASY-ADJUST)-804-00-005 | 1 | $114.95 | |
| 3 | 1604-536 | HYDRAULIC COUPLER, FEMALE THREAD | 1 | $56.95 | |
| 4 | 1604-312 | SLEEVE, THREADED - OUTER | 1 | $324.95 | |
| 6 | 1604-247 | ROD, SHOCK | 1 | $85.95 | |
| 7 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 8 | 0603-294 | O RING-CAP ASSY. | 1 | $6.95 | |
| 9 | 0604-802 | SPACER,SHOCK | 1 | $32.95 | |
| 10 | 0603-911 | RING,RETAINING-SPIRAL | 1 | $16.49 | |
| 11 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 12 | 1604-248 | PISTON, SEPARATOR - ASSY | 1 | $40.95 | |
| 13 | 0603-882 | VALVE, SHOCK 1.100 X.012(3/8ID) | 1 | $12.95 | |
| 14 | 0603-387 | WASHER (FOX-TOP OUT PLATE) | 1 | $2.95 | |
| 15 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 16 | 0603-881 | VALVE, SHOCK 1.000 X.012(3/8ID) | 1 | $6.95 | |
| 17 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 18 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 19 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 20 | 0603-891 | VALVE, SHOCK 1.300 X.012 | 1 | $12.95 | |
| 21 | 0603-952 | PISTON, 0.059 ORIFICE | 1 | $25.95 | |
| 22 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 23 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 24 | 2603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $5.95 | |
| 25 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 26 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 27 | 1604-530 | HOSE, Q D NIPPLE TO SHOCK, 30IN. | 1 | $128.95 | |
| 29 | 0604-809 | O-RING | 1 | $4.95 | |
| 30 | 0604-810 | O-RING | 1 | $4.95 | |
| 31 | 1604-532 | HOSE, RESERVOIR TO SHOCK. 16IN. | 1 | $66.95 | |
| 32 | 0603-447 | O-RING, .139 CS X 1.171 ID (FOX) | 1 | $4.95 | |
| 33 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 34 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 37 | 0604-521 | RING, RETAINING - RESERVOIR | 1 | $5.78 | |
| 38 | 0603-443 | END CAP,RESERVOIR (RB 1604-520) | 1 | $99.95 | |
| 39 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 40 | 0603-392 | PISTON,RESERVOIR | 1 | $93.95 | |
| 41 | 0604-998 | ELBOW,45 DEG. | 1 | $57.95 | |
| 42 | 0703-340 | SCREW,RELIEF-WITH O-RING(RB 0703-724) | 1 | $5.95 | |
| 43 | 1604-098 | BODY,RES.-1.459 ID X 4.00" (227-03-000) | 1 | $409.95 | |
| 44 | 0603-390 | ENDCAP,RESERVIOR (HOSE SIDE) | 1 | $106.95 |
