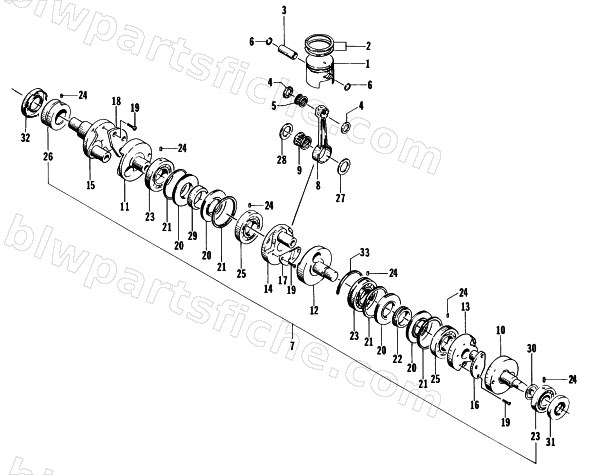

1999 Arctic Cat ZRT 600 — PISTON AND CRANKSHAFT
1999 ZRT 600
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3005-627 | PISTON ASSY ( 600X3)W PIN | 1 | $292.95 | |
| 1 | 3004-762 | PISTON ASSY,800 L/C X 3 | 1 | $292.95 | |
| 2 | 3004-768 | RING SET, 600-440L/C | 1 | $97.95 | |
| 2 | 3004-528 | RING SET,800L/C | 1 | $100.95 | |
| 3 | 3005-363 | PIN, PISTON | 1 | $37.95 | |
| 3 | 3003-767 | PIN,PISTON | 1 | $38.95 | |
| 4 | 3004-780 | WASHER,18MM | 1 | $13.73 | |
| 4 | 3005-209 | WASHER,20MM | 1 | $13.73 | |
| 5 | 3003-107 | BEARING,PISTON PIN,ROLLER,M18X23X22 | 1 | $30.95 | |
| 5 | 3003-433 | BEARING,PISTON PIN,ROLLER,M20X26X24 | 1 | $42.95 | |
| 6 | 3003-537 | CIRCLIP,PISTON PIN,M18 | 1 | $2.75 | |
| 6 | 3003-439 | CIRCLIP,PISTON PIN,M20 | 1 | $3.16 | |
| 7 | 3005-359 | CRANKSHAFT ASSY | 1 | $4,010.95 | |
| 7 | 3005-644 | CRANKSHAFT ASSY. | 1 | $5,981.95 | |
| 8 | 3005-151 | CONNROD | 1 | $282.95 | |
| 8 | 3004-888 | ROD,CONNECTING | 1 | $220.95 | |
| 9 | 3008-423 | BEARING,M26 | 1 | $129.95 | |
| 9 | 3004-700 | PIN,CRANK | 1 | $85.95 | |
| 10 | 3005-021 | CRANKSHAFT, RH | 1 | $538.95 | |
| 10 | 3005-645 | CRANKSHAFT,RH | 1 | $560.95 | |
| 11 | 3005-022 | CRANKSHAFT, MIDDLE NO, 1 | 1 | $421.95 | |
| 11 | 3004-754 | CRANKSHAFT,M | 1 | $472.95 | |
| 12 | 3005-023 | CRANKSHAFT, MIDDLE NO, 2 | 1 | $387.95 | |
| 12 | 3005-647 | CRANKSHAFT,MIDDLE NO 2 | 1 | $470.95 | |
| 13 | 3005-024 | WHEEL, CRANKSHAFT NO, 1 | 1 | $620.95 | |
| 13 | 3004-890 | CRANKSHAFT-LH | 1 | $555.95 | |
| 14 | 3005-025 | WHEEL, CRANKSHAFT NO, 2 | 1 | $599.95 | |
| 14 | 3004-165 | BALANCER,CRANKSHAFT | 1 | $30.95 | |
| 15 | 3004-795 | CRANKSHAFT,LH | 1 | $437.95 | |
| 15 | 3005-312 | PIPE, CRANKSHAFT JOINT | 1 | $342.95 | |
| 16 | 3004-796 | BALANCER, CRANKSHAFT | 1 | $41.95 | |
| 16 | 3004-167 | RACE, MIDDLE CRANK SEAL | 1 | $102.95 | |
| 17 | 3004-797 | BALANCER, CRANKSHAFT | 1 | $41.95 | |
| 18 | 3004-798 | BALANCER, CRANKSHAFT | 1 | $38.95 | |
| 18 | 3005-314 | GEAR,BALANCER SHAFT DRIVE | 1 | $224.95 | |
| 19 | 3007-440 | SCREW | 1 | $2.06 | |
| 19 | 3004-178 | GEAR, DRIVE-OIL PUMP | 1 | $324.95 | |
| 20 | 3004-799 | RACE MDL SEAL | 1 | $82.95 | |
| 20 | 3004-701 | WASHER,30MM | 1 | $22.01 | |
| 21 | 3004-204 | WASHER, CRANK BEARING,52MM | 1 | $16.95 | |
| 22 | 3005-362 | GEAR, OIL PUMP DRIVE | 1 | $193.95 | |
| 22 | 3004-148 | SHIM, M45X58 0.5 | 1 | $6.47 | |
| 23 | 3003-164 | BEARING, CRANKSHAFT,BALL,M30X72X16 | 1 | $108.95 | |
| 24 | 3003-658 | PIN,ALIGNMENT | 1 | $3.16 | |
| 24 | 3004-151 | BEARING,BALL,M45X90X19 | 1 | $233.95 | |
| 25 | 3004-783 | BEARING,BALL,M35 | 1 | $141.95 | |
| 25 | 3004-152 | BEARING,BALL,M45X90X19 | 1 | $193.95 | |
| 26 | 3003-805 | BEARING,CRANK-LH,ROLLER,M40X64X30 | 1 | $244.95 | |
| 26 | 3007-532 | BEARING,CRANK PIN | 1 | $180.95 | |
| 27 | 3003-782 | WASHER,M26 X 31 X 1.5 | 1 | $5.09 | |
| 28 | 3003-933 | WASHER,CRANK PIN | 1 | $14.95 | |
| 28 | 3005-145 | SHIM,30MM | 1 | $7.95 | |
| 29 | 3004-781 | SPACER,30MM | 1 | $48.95 | |
| 29 | 3008-501 | WASHER,35MM | 1 | $3.85 | |
| 30 | 3005-139 | WASHER,35MM | 1 | $3.95 | |
| 30 | 3004-505 | BEARING, BALL(BAL SHAFT L) | 1 | $42.95 | |
| 31 | 3005-188 | SEAL,CRANKSHAFT-RH,M30 | 1 | $77.95 | |
| 31 | 3004-504 | BEARING, BALL(BAL SHAFT R) | 1 | $42.95 | |
| 32 | 3003-759 | R/B 0930-051 | 1 | $54.95 | |
| 32 | 3004-540 | KEY,WOODRUFF,M4 | 1 | $6.34 | |
| 33 | 3003-216 | C-RING, CRANKSHAFT,M72 | 1 | $6.06 | |
| 33 | 3008-525 | SEAL, OIL,M30 | 1 | $73.95 | |
| 34 | 3008-526 | SEAL, OIL,M45 | 1 | $86.95 | |
| 35 | 3004-156 | C-RING,M52 | 1 | $3.85 | |
| 36 | 3004-157 | C-RING, 87.6X96X2 | 1 | $22.01 | |
| 38 | 3005-313 | SHAFT ASSY, BALANCER | 1 | $1,388.95 | |
| 40 | 3005-316 | SHAFT, WATER PUMP | 1 | $66.95 |
