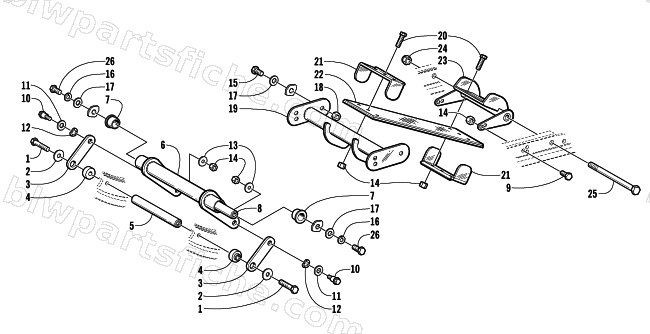

2000 Arctic Cat Z 120 — REAR SUSPENSION ARM ASSEMBLIES
2000 Z 120
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8002-136 | SCREW,CAP-HH 5/16-18 X1.75 G5 Z&Y | 1 | $0.95 | |
| 2 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 3 | 1604-599 | ARM,LOWER FRONT | 1 | $6.47 | |
| 4 | 1604-603 | SPACER,LOWER FRONT ARM | 1 | $3.95 | |
| 5 | 1604-566 | AXLE,CROSSBRACE | 1 | $20.63 | |
| 6 | 0704-511 | ARM, FR,UPPER-FABR | 1 | $65.95 | |
| 7 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 8 | 1604-555 | AXLE,FRONT ARM W/BLUE | 1 | $86.95 | |
| 9 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 10 | 0623-855 | SCREW, HEX,DOME HEAD SHOULDER-1/4-20X.50 | 1 | $13.73 | |
| 11 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 12 | 0623-854 | WSHR, SPRING,3/8 | 1 | $0.68 | |
| 13 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 14 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 15 | 8002-130 | SCREW, CAP-HH 5/16-18 X .75 G5 Z&Y | 1 | $0.68 | |
| 16 | 8051-247 | WASHER,SPR LOCK-5/16 .314X.593X.097 Z&Y | 1 | $0.40 | |
| 17 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 18 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 19 | 0704-487 | SPRING MNT,WELD'T-UPPER | 1 | $45.95 | |
| 21 | 1604-610 | BRKT, SPRING RETAINER | 1 | $45.95 | |
| 22 | 0704-562 | SPRING-REPLACEMENT ASSY | 1 | $78.95 | |
| 23 | 0704-486 | SPRING MNT,WELD'T-LOWER | 1 | $44.95 | |
| 24 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 25 | 8002-240 | SCREW,CAP-HH 3/8-16 X7.00 G5 Z&Y | 1 | $2.95 | |
| 26 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 |
