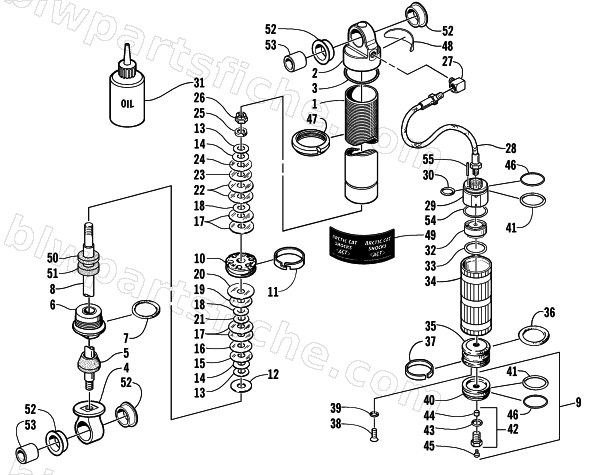

2000 Arctic Cat ZR 600 BLAIR MORGAN SIGNATURE EDITION — FRONT SUSPENSION SHOCK ABSORBER
2000 ZR 600 BLAIR MORGAN SIGNATURE EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0703-716 | SHOCK,SKI-CLICKER-RH | 1 | $1,240.95 | |
| 0 | 0703-717 | SHOCK,SKI-CLICKER-LH | 1 | $910.95 | |
| 1 | 1603-308 | BODY,SHOCK-8.900(MELONITE) | 1 | $443.95 | |
| 2 | 1603-959 | END CAP,SHOCK-CLICKER | 1 | $71.95 | |
| 3 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 4 | 0603-910 | EYELET,SHOCK-FR SUSP(FOX ONLY) | 1 | $97.95 | |
| 5 | 0603-991 | BUMPER,STOP | 1 | $16.95 | |
| 6 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 7 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 8 | 2603-607 | SHAFT,FLOAT-.498 OD X 9.850 | 1 | $149.95 | |
| 9 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 10 | 0603-953 | PISTON, .093 ORIFICE | 1 | $94.95 | |
| 11 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 12 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 13 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 14 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 15 | 2603-074 | VALVE,SHOCK-1.000 DIA X .008 | 1 | $5.95 | |
| 16 | 1603-094 | VALVE,SHOCK-1.100 DIA X .008 | 1 | $5.51 | |
| 17 | 1603-122 | VALVE,SHOCK-1.250 DIA X .006 | 1 | $4.82 | |
| 18 | 1603-062 | VALVE,SHOCK-.900 DIA X .006 | 1 | $13.73 | |
| 19 | 1603-092 | VALVE,SHOCK-1.100 DIA X .006 | 1 | $7.95 | |
| 20 | 1603-132 | VALVE,SHOCK-1.300 DIA X .006 | 1 | $4.13 | |
| 21 | 2603-044 | VALVE,SHOCK- .700 DIA X .008 | 1 | $5.95 | |
| 22 | 2603-124 | VALVE,SHOCK-1.250 DIA X .008 | 1 | $5.95 | |
| 23 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 24 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 25 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 26 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 27 | 0603-964 | ELBOW, HOSE FITTING - BRASS | 1 | $18.95 | |
| 29 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 30 | 0603-975 | RING, .070 X .801 | 1 | $0.65 | |
| 31 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 32 | 0703-542 | OIL RELIEF,2 PORT- ASSY | 1 | $117.95 | |
| 33 | 0603-984 | CIRCLIP, VALVE BODY - .063 DIA X 1.38 ID | 1 | $6.95 | |
| 34 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 35 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 36 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 37 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 38 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 39 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 40 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 41 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 42 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 43 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 45 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 46 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 47 | 0603-960 | NUT, SPRING ADJUSTER | 1 | $3.95 | |
| 48 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 49 | 3611-691 | DECAL,SHOCK-"ACT" | 1 | $23.95 | |
| 50 | 1604-511 | SPACER,SHAFT-.530ID X .75 OD X .25 | 1 | $22.95 | |
| 51 | 1604-364 | SPACER, SHAFT (.530 ID X .75 OD X .375) | 1 | $6.95 | |
| 52 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 53 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 54 | 0603-970 | O-RING - .103 X 1.362 | 1 | $1.92 | |
| 55 | 1603-406 | PIN,INDICATOR-KNOB | 1 | $3.44 |
