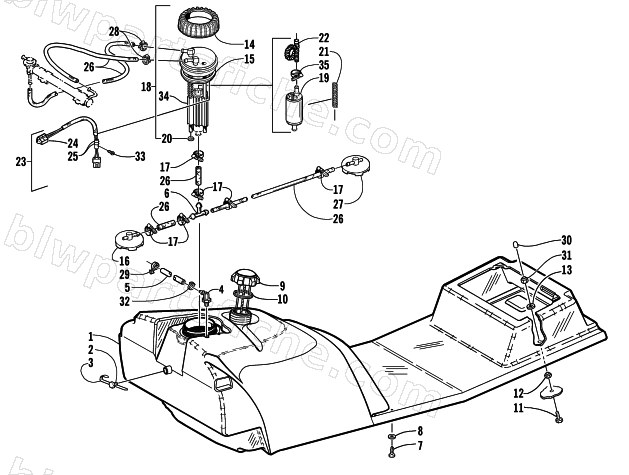

2000 Arctic Cat ZR 600 EFI () — GAS TANK AND FUEL PUMP ASSEMBLIES
2000 ZR 600 EFI ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-572 | VENT,GAS TANK | 1 | $3.95 | |
| 5 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 5 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 6 | 0670-235 | FITTING,TEE-5/16 | 1 | $4.54 | |
| 7 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 8 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 9 | 0670-658 | CAP,GAS-W/GAUGE | 1 | $45.95 | |
| 10 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 11 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 12 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 13 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 14 | 1670-119 | NUT,RETAINING-FUEL PUMP FLANGE | 1 | $12.95 | |
| 15 | 1670-118 | SEAL,FUEL PUMP FLANGE (MASON) | 1 | $20.63 | |
| 16 | 1670-619 | PICKUP, FUEL-(MP12)SMALL NONVENTED | 1 | $69.95 | |
| 17 | 0610-415 | CLAMP,HOSE-10.8 MM TO 13.3 MM | 1 | $3.71 | |
| 18 | 1670-200 | PUMP,FUEL-EFI-ASSY (PFA-22) | 1 | $629.95 | |
| 19 | 1670-153 | PUMP ASSY, FUEL | 1 | $480.95 | |
| 20 | 1670-157 | RING, 8.0 STUD RETAINER - FUEL PUMP | 1 | $3.95 | |
| 21 | 1670-156 | SRING, COMPRESSION - FUEL PUMP | 1 | $4.95 | |
| 23 | 1670-117 | HARNESS, FUEL PUMP-EFI (MASON) | 1 | $244.95 | |
| 24 | 0670-380 | HOUSING, CONNECTOR | 1 | $5.95 | |
| 25 | 0670-381 | O-RING | 1 | $14.95 | |
| 26 | 0610-011 | HOSE,OILLINE 5/16X25' | 1 | $109.95 | |
| 27 | 1670-618 | PICKUP,FUEL-SMALL/MP-13 VENT | 1 | $93.95 | |
| 28 | 0610-419 | CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM | 1 | $1.92 | |
| 29 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 31 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 32 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 33 | 1670-155 | SCREW, ASSY - #10-32 X .31 | 1 | $1.23 | |
| 34 | 1670-158 | HOUSING, FUEL PUMP - EXTRUSION | 1 | $32.95 | |
| 35 | 1670-159 | CLAMP, HOSE - FUEL PUMP | 1 | $3.95 |
