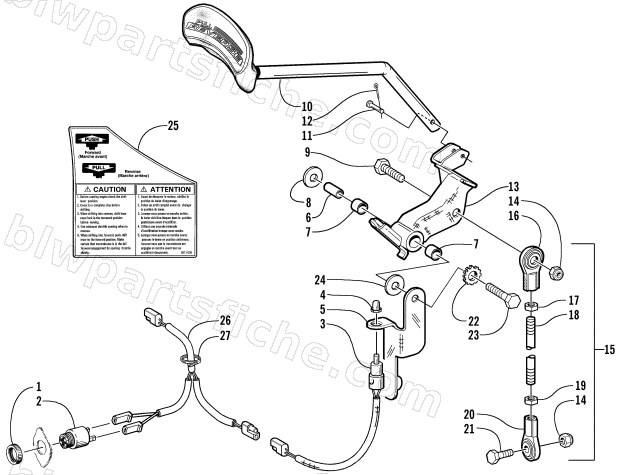

2001 Arctic Cat MOUNTAIN CAT 500 EFI — REVERSE SHIFT LEVER ASSEMBLY (OPTIONAL)
2001 MOUNTAIN CAT 500 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0630-017 | RING,RETAINING-REV ALARM | 1 | $12.35 | |
| 2 | 0630-010 | ALARM,REVERSE | 1 | $112.95 | |
| 3 | 0630-011 | SWITCH, ALARM | 1 | $60.95 | |
| 4 | 0630-013 | BOOT,SWITCH-REVERSE | 1 | $20.63 | |
| 5 | 0702-465 | BRKT,REV.SWITCH-PTD BLK | 1 | $13.95 | |
| 6 | 0602-853 | AXLE,PIVOT LINK | 1 | $12.95 | |
| 7 | 0602-844 | BEARING, (GARLOCK 08DU08) SHOCK END .500 | 1 | $3.16 | |
| 8 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 9 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 10 | 0602-978 | LEVER, REVERSE SHIFT | 1 | $54.95 | |
| 11 | 0623-641 | PIN,CLEVIS-3/16X1 | 1 | $1.19 | |
| 13 | 0702-349 | LINK,SHIFT PIVOT-W/BUSHING | 1 | $203.95 | |
| 14 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 16 | 0602-305 | ROD END L.H. 5/16-24 UNF | 1 | $22.95 | |
| 17 | 0623-260 | NUT,HEX JAM 5/16-24 NF L H | 1 | $1.09 | |
| 18 | 0702-347 | LINK,SHIFTING-LOWER | 1 | $84.95 | |
| 19 | 0123-144 | NUT,HEX-JAM 5/16-24 NF ZN | 1 | $0.26 | |
| 20 | 0602-322 | ROD END,5/16-24-RH | 1 | $29.95 | |
| 21 | 8002-132 | SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y | 1 | $0.95 | |
| 22 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 23 | 8002-140 | SCREW,CAP-HH 5/16-18 X2.75 G5 Z&Y | 1 | $1.23 | |
| 24 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 25 | 3611-026 | DECAL,REVERSE 500/600 TWIN | 1 | $68.95 | |
| 25 | 3611-364 | DECAL, CAUTION - REVERSE | 1 | $34.95 | |
| 25 | 3611-580 | DECAL,REVERSE | 1 | $25.95 | |
| 26 | 0686-120 | HARNESS,WIRING-ALARM | 1 | $41.95 | |
| 27 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
