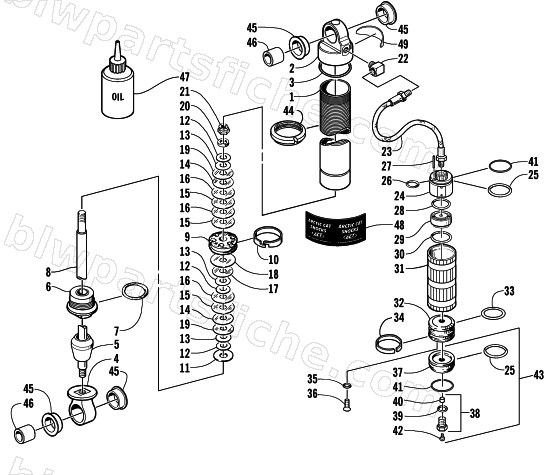

2001 Arctic Cat MOUNTAIN CAT 600 EFI LE () — FRONT SUSPENSION SHOCK ABSORBER
2001 MOUNTAIN CAT 600 EFI LE ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0703-714 | SHOCK,SKI-CLICKER-RH | 1 | $474.95 | |
| 0 | 0703-715 | SHOCK,SKI-CLICKER-LH | 1 | $489.95 | |
| 1 | 1603-312 | SHOCK-1.625X7.900(MELONITE) | 1 | $201.95 | |
| 2 | 1603-959 | END CAP,SHOCK-CLICKER | 1 | $71.95 | |
| 3 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 4 | 0603-910 | EYELET,SHOCK-FR SUSP(FOX ONLY) | 1 | $97.95 | |
| 5 | 1603-405 | BUMPER,JOUNCE-BASF 415135-002 | 1 | $28.95 | |
| 6 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 7 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 8 | 1603-303 | ROD,SHOCK-8.970 (MELONITE) | 1 | $113.95 | |
| 9 | 0603-953 | PISTON, .093 ORIFICE | 1 | $94.95 | |
| 10 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 11 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 12 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 13 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 14 | 1603-094 | VALVE,SHOCK-1.100 DIA X .008 | 1 | $5.51 | |
| 15 | 1603-122 | VALVE,SHOCK-1.250 DIA X .006 | 1 | $4.82 | |
| 16 | 2603-124 | VALVE,SHOCK-1.250 DIA X .008 | 1 | $5.95 | |
| 17 | 1603-092 | VALVE,SHOCK-1.100 DIA X .006 | 1 | $7.95 | |
| 18 | 1603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $4.95 | |
| 19 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 20 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 21 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 22 | 0603-964 | ELBOW, HOSE FITTING - BRASS | 1 | $18.95 | |
| 24 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 25 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 26 | 0603-975 | RING, .070 X .801 | 1 | $0.65 | |
| 27 | 1603-406 | PIN,INDICATOR-KNOB | 1 | $3.44 | |
| 28 | 0603-970 | O-RING - .103 X 1.362 | 1 | $1.92 | |
| 29 | 0703-542 | OIL RELIEF,2 PORT- ASSY | 1 | $117.95 | |
| 30 | 0603-984 | CIRCLIP, VALVE BODY - .063 DIA X 1.38 ID | 1 | $6.95 | |
| 31 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 32 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 33 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 34 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 35 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 36 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 37 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 38 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 39 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 41 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 42 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 43 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 44 | 0603-960 | NUT, SPRING ADJUSTER | 1 | $3.95 | |
| 45 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 46 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 47 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 48 | 3611-774 | DECAL, SHOCK,"ACT" | 1 | $17.95 | |
| 49 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 |
