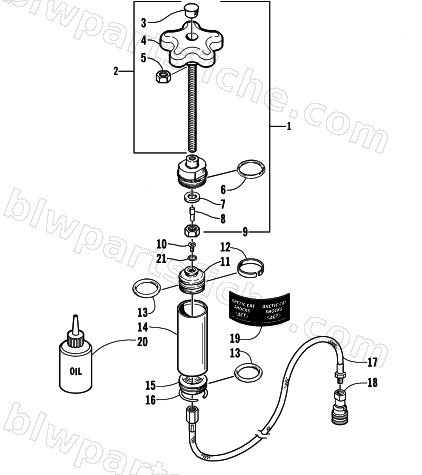

2001 Arctic Cat MOUNTAIN CAT 600 EFI () — REMOTE SHOCK LIMITER ASSEMBLY
2001 MOUNTAIN CAT 600 EFI ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-646 | ADJUSTER,FRT. ARM-EASY ADJUST,1.125 FLAT | 1 | $575.95 | |
| 1 | 0704-477 | ENDCAP,AJUSTER-ASSY | 1 | $200.95 | |
| 2 | 0704-478 | ENDCAP,KNOB-ASSY | 1 | $230.95 | |
| 3 | 0623-537 | PLUG,HOLE 1/2 DIA (DP 500) | 1 | $1.95 | |
| 4 | 1604-526 | KNOB, ADJUSTER,EASY ADJ. | 1 | $101.95 | |
| 5 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 6 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 7 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 8 | 1604-521 | DRIVE PIN, MACHINED, EASY ADJ. | 1 | $3.71 | |
| 9 | 1604-522 | STOP NUT, MACHINED, EASY ADJ. | 1 | $10.97 | |
| 10 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 11 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 12 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 13 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 14 | 1704-042 | KIT, ADJ BODY-REPLACEMENT | 1 | $142.95 | |
| 15 | 1604-535 | ENDCAP, RESERVOIR | 1 | $28.95 | |
| 16 | 1604-525 | CIRCLIP,RESERVOIR.063 DIA.X 1.42 ID | 1 | $6.95 | |
| 17 | 1604-531 | HOSE, ADJUSTER TO Q D COUPLER, 38IN. | 1 | $102.95 | |
| 18 | 1604-537 | HYDRAULIC COUPLING NIPPLE, FEMALE THREAD | 1 | $97.95 | |
| 19 | 3611-691 | DECAL,SHOCK-"ACT" | 1 | $23.95 | |
| 20 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 21 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 |
