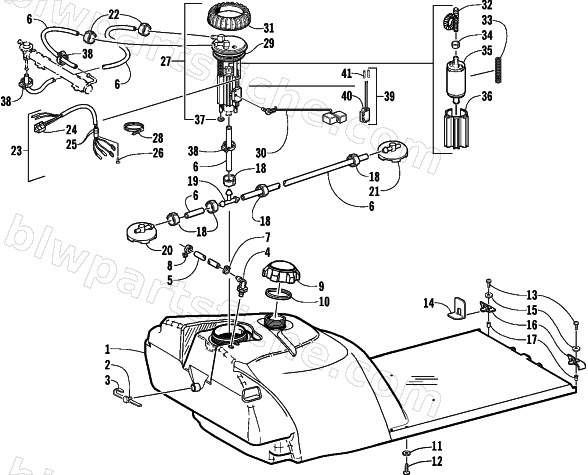

2001 Arctic Cat PANTERA 580 EFI — GAS TANK AND FUEL PUMP ASSEMBLY
2001 PANTERA 580 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-520 | GASTANK - ASSY - 01 PTA 580 | 1 | $452.95 | |
| 2 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-572 | VENT,GAS TANK | 1 | $3.95 | |
| 5 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 6 | 0610-011 | HOSE,OILLINE 5/16X25' | 1 | $109.95 | |
| 7 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 8 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 9 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 10 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 11 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 12 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 13 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 14 | 2606-268 | GUARD, SEAT-RH | 1 | $5.65 | |
| 14 | 2606-269 | GUARD, SEAT-LH | 1 | $5.95 | |
| 15 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 16 | 2706-134 | BRKT, HOLDDOWN-RECEIVER-RH-PTD BLK | 1 | $17.95 | |
| 16 | 2706-135 | BRKT, HOLDDOWN-RECEIVER-LH-PTD BLK | 1 | $18.95 | |
| 17 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 18 | 0610-415 | CLAMP,HOSE-10.8 MM TO 13.3 MM | 1 | $3.71 | |
| 19 | 0670-235 | FITTING,TEE-5/16 | 1 | $4.54 | |
| 20 | 1670-619 | PICKUP, FUEL-(MP12)SMALL NONVENTED | 1 | $69.95 | |
| 21 | 1670-618 | PICKUP,FUEL-SMALL/MP-13 VENT | 1 | $93.95 | |
| 22 | 0610-419 | CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM | 1 | $1.92 | |
| 24 | 0670-380 | HOUSING, CONNECTOR | 1 | $5.95 | |
| 25 | 0670-381 | O-RING | 1 | $14.95 | |
| 26 | 1670-155 | SCREW, ASSY - #10-32 X .31 | 1 | $1.23 | |
| 27 | 1670-160 | R/B 1670-150 | 1 | $538.95 | |
| 28 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 29 | 1670-118 | SEAL,FUEL PUMP FLANGE (MASON) | 1 | $20.63 | |
| 30 | 0670-460 | ARM, FLOAT-FUEL PUMP (V/N 75-584) | 1 | $94.95 | |
| 31 | 1670-119 | NUT,RETAINING-FUEL PUMP FLANGE | 1 | $12.95 | |
| 33 | 1670-156 | SRING, COMPRESSION - FUEL PUMP | 1 | $4.95 | |
| 34 | 1670-159 | CLAMP, HOSE - FUEL PUMP | 1 | $3.95 | |
| 35 | 3005-268 | PUMP ASSY,FUEL(KEFI) | 1 | $721.95 | |
| 37 | 1670-157 | RING, 8.0 STUD RETAINER - FUEL PUMP | 1 | $3.95 | |
| 38 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 39 | 2639-571 | KIT,EFI FUEL LEVEL SENSOR W/CONN'R | 1 | $53.95 |
