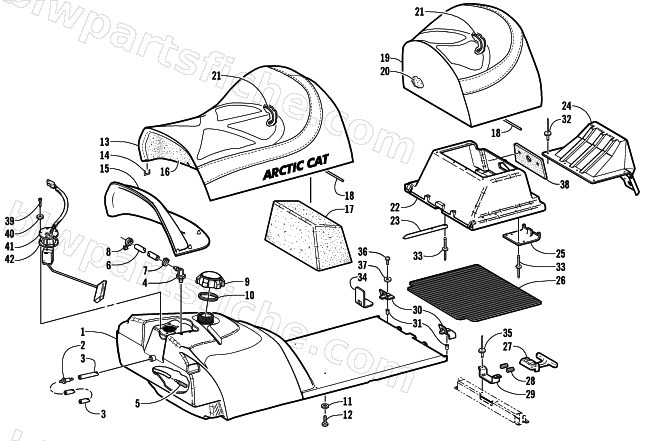

2001 Arctic Cat TRIPLE TOURING 600 — GAS TANK, SEAT, AND FUEL SENSOR ASSEMBLY
2001 TRIPLE TOURING 600
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1718-005 | SEAT, ASSY-FRONT - 01 TRPL TRNG | 1 | $945.95 | |
| 0 | 1718-006 | SEAT, ASSY-REAR | 1 | $432.95 | |
| 1 | 0770-524 | TANK, GAS-ASSY | 1 | $450.95 | |
| 2 | 1670-173 | OUTLET, GASTANK,5/16 OUTLET | 1 | $25.95 | |
| 3 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 3 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 4 | 0670-572 | VENT,GAS TANK | 1 | $3.95 | |
| 5 | 0510-358 | STRAINER,GAS TANK | 1 | $6.83 | |
| 6 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 6 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 7 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 8 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 9 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 10 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 11 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 12 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 13 | 1706-276 | COVER, SEAT W/AC | 1 | $405.95 | |
| 14 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 15 | 1606-612 | INSERT, SEAT FOAM-LG | 1 | $31.95 | |
| 16 | 3706-311 | FOAM, SEAT-FRONT | 1 | $187.95 | |
| 17 | 2606-133 | INSERT, SEAT FOAM | 1 | $38.95 | |
| 19 | 1706-173 | COVER,SEAT-PASSENGER-BLK | 1 | $316.95 | |
| 20 | 3706-312 | FOAM, SEAT-PASSENGER | 1 | $106.95 | |
| 21 | 1606-150 | WIRE, SEAT | 1 | $3.02 | |
| 22 | 2606-066 | SEATBASE, REAR-MACH | 1 | $86.95 | |
| 23 | 2706-166 | BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK | 1 | $18.95 | |
| 23 | 2706-167 | BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK | 1 | $16.95 | |
| 24 | 1606-191 | EXTENSION,TOOLBOX | 1 | $104.95 | |
| 25 | 2606-161 | PLATE, STRIKE | 1 | $82.95 | |
| 26 | 2606-180 | PAD, RUBBER-RIBBED | 1 | $65.95 | |
| 27 | 2606-159 | HANDLE, BACKREST-LATCH | 1 | $5.65 | |
| 28 | 2606-154 | SPRING, COMPRESSION | 1 | $50.95 | |
| 29 | 2706-130 | BRKT,RETAINER-LATCH-PTD BLK | 1 | $17.95 | |
| 30 | 2706-134 | BRKT, HOLDDOWN-RECEIVER-RH-PTD BLK | 1 | $17.95 | |
| 30 | 2706-135 | BRKT, HOLDDOWN-RECEIVER-LH-PTD BLK | 1 | $18.95 | |
| 31 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 32 | 0623-853 | RIVET, BLIND-.162 DIA X .040/.275 GRIP | 1 | $1.09 | |
| 33 | 0623-778 | RIVET, BULBEX-BF01-0625 | 1 | $1.09 | |
| 34 | 2606-268 | GUARD, SEAT-RH | 1 | $5.65 | |
| 34 | 2606-269 | GUARD, SEAT-LH | 1 | $5.95 | |
| 35 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 36 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 37 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 38 | 0617-098 | FOAM, SEATBASE-TAIL LIGHT | 1 | $6.95 | |
| 39 | 0624-312 | SCREW,MACH-HWH 10-32X.475 (SS) | 1 | $4.95 | |
| 40 | 0623-371 | WASHER,NYLON(ARDEN LWNY-016-9) | 1 | $0.15 | |
| 41 | 0620-255 | SENDER,FUEL LEVEL-12/13 GAL | 1 | $116.95 | |
| 42 | 0670-474 | GASKET,FUEL SENSOR-PWC | 1 | $19.95 |
