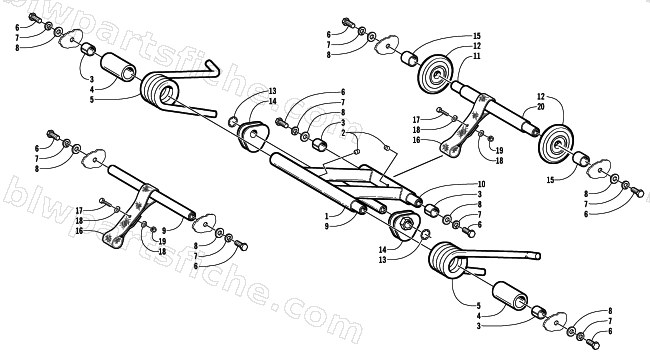

2001 Arctic Cat Z 120 — REAR SUSPENSION ARM ASSEMBLY
2001 Z 120
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0704-734 | ARM, FRONT-FAB-ZR 120 | 1 | $124.95 | |
| 2 | 9916-963 | ZERK,.188 X.094 SHANK (PRESS FIT) | 1 | $3.71 | |
| 3 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 4 | 1604-715 | SLEEVE, SPRING | 1 | $15.11 | |
| 5 | 0704-894 | SPRING,SUSPENSION-RH-PTD BLK | 1 | $78.95 | |
| 5 | 0704-895 | SPRING,SUSPENSION-LH-PTD BLK | 1 | $78.95 | |
| 6 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 | |
| 7 | 8051-247 | WASHER,SPR LOCK-5/16 .314X.593X.097 Z&Y | 1 | $0.40 | |
| 8 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 9 | 1604-555 | AXLE,FRONT ARM W/BLUE | 1 | $86.95 | |
| 10 | 3604-606 | AXLE,ARM-LOWER | 1 | $29.95 | |
| 11 | 3604-605 | AXLE,IDLER | 1 | $34.95 | |
| 12 | 0300-180 | WHEEL, REAR IDLER | 1 | $53.95 | |
| 13 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 14 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 14 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 15 | 1604-565 | SPACER,OUTER-UPPER IDLER | 1 | $4.26 | |
| 16 | 1604-708 | STRAP, LIMITER | 1 | $24.77 | |
| 17 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 18 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 19 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 20 | 1604-564 | SPACER,INNER-UPPER IDLER | 1 | $16.49 |
