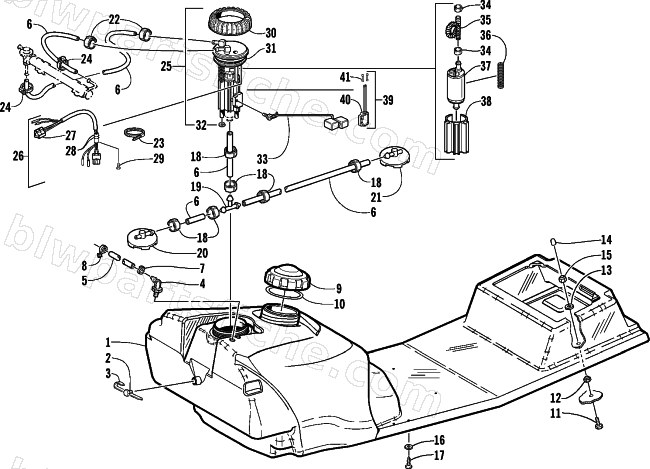

2001 Arctic Cat ZL 600 EFI — GAS TANK AND FUEL PUMP ASSEMBLIES (esr)
2001 ZL 600 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-518 | TANK, GAS-ASSY ZL EFI/ESR | 1 | $569.95 | |
| 2 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-572 | VENT,GAS TANK | 1 | $3.95 | |
| 5 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 5 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 6 | 0610-011 | HOSE,OILLINE 5/16X25' | 1 | $109.95 | |
| 7 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 8 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 9 | 0470-541 | CAP, FUEL - 3.5" | 1 | $46.95 | |
| 10 | 1670-228 | SEAL,GAS CAP | 1 | $26.95 | |
| 11 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 12 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 13 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 15 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 16 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 17 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 18 | 0610-415 | CLAMP,HOSE-10.8 MM TO 13.3 MM | 1 | $3.71 | |
| 19 | 0670-235 | FITTING,TEE-5/16 | 1 | $4.54 | |
| 20 | 1670-619 | PICKUP, FUEL-(MP12)SMALL NONVENTED | 1 | $69.95 | |
| 21 | 1670-618 | PICKUP,FUEL-SMALL/MP-13 VENT | 1 | $93.95 | |
| 22 | 0610-419 | CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM | 1 | $1.92 | |
| 23 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 24 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 25 | 1670-150 | PUMP,FUEL-EFI W/EFS-ASSY (PFA-19) | 1 | $595.95 | |
| 26 | 1670-189 | HARNESS, ASSY,ELEC FUEL PUMP '00 600 E | 1 | $206.95 | |
| 27 | 0670-380 | HOUSING, CONNECTOR | 1 | $5.95 | |
| 28 | 0670-381 | O-RING | 1 | $14.95 | |
| 29 | 1670-155 | SCREW, ASSY - #10-32 X .31 | 1 | $1.23 | |
| 30 | 1670-119 | NUT,RETAINING-FUEL PUMP FLANGE | 1 | $12.95 | |
| 31 | 1670-118 | SEAL,FUEL PUMP FLANGE (MASON) | 1 | $20.63 | |
| 32 | 1670-244 | RING, STUD RETAINER - FUEL PUMP | 1 | $1.95 | |
| 33 | 0670-460 | ARM, FLOAT-FUEL PUMP (V/N 75-584) | 1 | $94.95 | |
| 34 | 1670-159 | CLAMP, HOSE - FUEL PUMP | 1 | $3.95 | |
| 36 | 1670-156 | SRING, COMPRESSION - FUEL PUMP | 1 | $4.95 | |
| 37 | 1670-153 | PUMP ASSY, FUEL | 1 | $480.95 | |
| 38 | 1670-158 | HOUSING, FUEL PUMP - EXTRUSION | 1 | $32.95 | |
| 39 | 2639-571 | KIT,EFI FUEL LEVEL SENSOR W/CONN'R | 1 | $53.95 | |
| 41 | 0631-017 | CONNECTOR,SPLICE-18 TO 20 GA (RED) | 1 | $3.85 |
