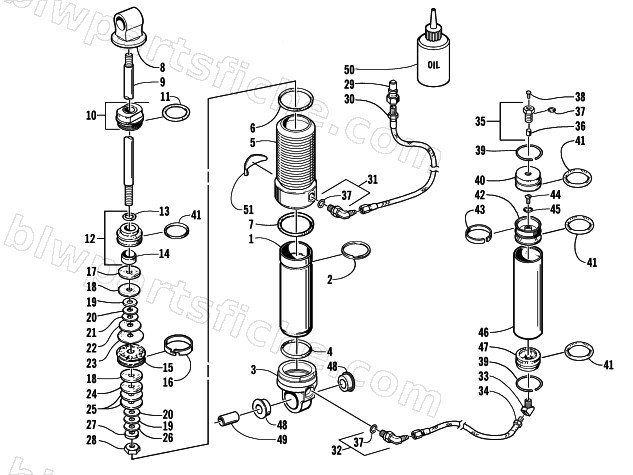

2001 Arctic Cat ZR 600 EFI () — REAR SUSPENSION FRONT ARM SHOCK ABSORBER (LE)
2001 ZR 600 EFI ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-470 | SHOCK, FRONT ARM, EASY-ADJUST(MELONITE) | 1 | $1,386.95 | |
| 0 | 1639-770 | REBUILD KIT,A/C SHOCK (FRT ADJ SHOCK) | 1 | $85.95 | |
| 1 | 1604-546 | BODY,SHOCK-TURNED 1.625X5.590(MELONITE) | 1 | $177.95 | |
| 2 | 0603-911 | RING,RETAINING-SPIRAL | 1 | $16.49 | |
| 3 | 1604-524 | END CAP, SHOCK, EASY ADJ. | 1 | $125.95 | |
| 4 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 5 | 1604-517 | ADJUSTER SLEEVE, EASY-ADJ | 1 | $402.95 | |
| 6 | 1604-528 | O-RING, ADJUSTER, BOTTOM | 1 | $1.50 | |
| 7 | 1604-529 | O-RING, ADJUSTER, TOP | 1 | $1.64 | |
| 8 | 1604-796 | EYELET, SHOCK - .630 DIA X .950 LGTH | 1 | $28.95 | |
| 9 | 1604-545 | ROD,SHOCK-6.670(MELONITE) | 1 | $127.95 | |
| 10 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 11 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 12 | 0704-476 | PISTON,SEPERATOR-ASSY | 1 | $67.95 | |
| 13 | 1604-527 | O-RING, INNER, SEPERATOR PISTON | 1 | $3.30 | |
| 15 | 0603-952 | PISTON, 0.059 ORIFICE | 1 | $25.95 | |
| 16 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 17 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 18 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 19 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 20 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 21 | 2603-076 | VALVE,SHOCK-1.000 DIA X .012 | 1 | $5.95 | |
| 22 | 1603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $4.82 | |
| 23 | 2603-136 | VALVE,SHOCK-1.300 DIA X .012 | 1 | $5.95 | |
| 24 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 25 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 26 | 1603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $4.68 | |
| 27 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 28 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 29 | 1604-536 | HYDRAULIC COUPLER, FEMALE THREAD | 1 | $56.95 | |
| 30 | 1604-530 | HOSE, Q D NIPPLE TO SHOCK, 30IN. | 1 | $128.95 | |
| 31 | 1604-552 | FITTING,HOSE-MODIFIED-90 DEG X FJIC | 1 | $66.95 | |
| 32 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 33 | 1604-534 | 45DEG. STRAIGHT THREAD ELBOW, FLARE TUBE | 1 | $14.95 | |
| 34 | 1604-532 | HOSE, RESERVOIR TO SHOCK. 16IN. | 1 | $66.95 | |
| 35 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 37 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 38 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 39 | 1604-525 | CIRCLIP,RESERVOIR.063 DIA.X 1.42 ID | 1 | $6.95 | |
| 40 | 1604-520 | ENDCAP,EASY ADJ RES-7/16-20 UNF | 1 | $28.95 | |
| 41 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 42 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 43 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 44 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 45 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 46 | 1604-554 | BODY, RESERVOIR-1.625 X 5.000 (MELONITE) | 1 | $313.95 | |
| 47 | 1604-535 | ENDCAP, RESERVOIR | 1 | $28.95 | |
| 48 | 1604-287 | BUSHING,SHOCK-.160" FLANGE | 1 | $2.88 | |
| 49 | 1604-289 | SLEEVE,EYELET-OUTER-(1.020") | 1 | $13.73 | |
| 50 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 51 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 |
