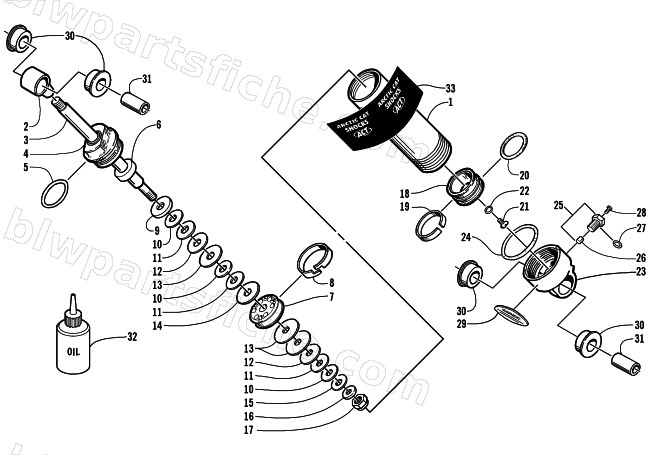

2001 Arctic Cat ZR 600 EFI LE — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2001 ZR 600 EFI LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-475 | SHOCK,REAR ARM-ASSY (MELONITE) | 1 | $656.95 | |
| 1 | 1604-544 | BODY, SHOCK-1.625X7.330 (MELONITE) | 1 | $149.95 | |
| 2 | 1603-426 | END CAP,SHOCK-NO LUG | 1 | $65.95 | |
| 3 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 4 | 1603-503 | EYELET,SHOCK - 1.000 DIA X 1.137 LGTH | 1 | $26.95 | |
| 6 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 6 | 1604-364 | SPACER, SHAFT (.530 ID X .75 OD X .375) | 1 | $6.95 | |
| 7 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 7 | 1603-189 | PISTON,0.046 ORIFICE | 1 | $71.95 | |
| 8 | 1604-511 | SPACER,SHAFT-.530ID X .75 OD X .25 | 1 | $22.95 | |
| 9 | 1603-273 | PISTON, .041 ORIFICE | 1 | $60.95 | |
| 10 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 11 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 12 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 13 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 14 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 14 | 1603-132 | VALVE,SHOCK-1.300 DIA X .006 | 1 | $4.13 | |
| 15 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 16 | 1603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $4.95 | |
| 17 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 18 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 19 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 20 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 21 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 22 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 23 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 24 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 25 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 26 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 28 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 29 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 30 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 31 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 32 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 33 | 3611-691 | DECAL,SHOCK-"ACT" | 1 | $23.95 |
