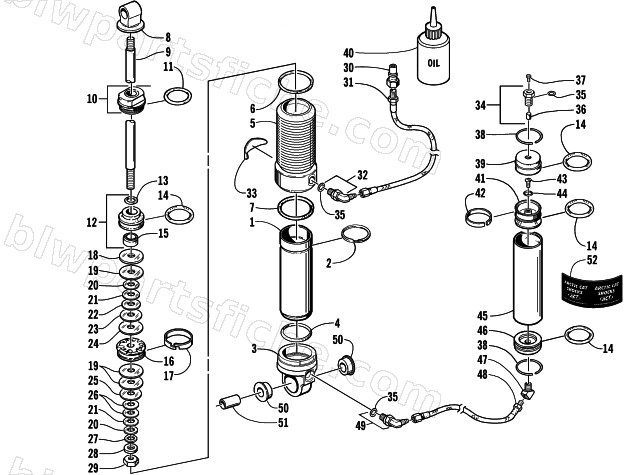

2001 Arctic Cat ZR 800 LE — REAR SUSPENSION FRONT ARM SHOCK ABSORBER (LE)
2001 ZR 800 LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-577 | SHOCK, FRONT ARM, EASY-ADJUST(MELONITE) | 1 | $1,419.95 | |
| 0 | 1639-770 | REBUILD KIT,A/C SHOCK (FRT ADJ SHOCK) | 1 | $85.95 | |
| 1 | 1604-546 | BODY,SHOCK-TURNED 1.625X5.590(MELONITE) | 1 | $177.95 | |
| 2 | 0603-911 | RING,RETAINING-SPIRAL | 1 | $16.49 | |
| 3 | 1604-524 | END CAP, SHOCK, EASY ADJ. | 1 | $125.95 | |
| 4 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 5 | 1604-517 | ADJUSTER SLEEVE, EASY-ADJ | 1 | $402.95 | |
| 6 | 1604-528 | O-RING, ADJUSTER, BOTTOM | 1 | $1.50 | |
| 7 | 1604-529 | O-RING, ADJUSTER, TOP | 1 | $1.64 | |
| 8 | 1604-796 | EYELET, SHOCK - .630 DIA X .950 LGTH | 1 | $28.95 | |
| 9 | 1604-545 | ROD,SHOCK-6.670(MELONITE) | 1 | $127.95 | |
| 10 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 11 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 12 | 0704-476 | PISTON,SEPERATOR-ASSY | 1 | $67.95 | |
| 13 | 1604-527 | O-RING, INNER, SEPERATOR PISTON | 1 | $3.30 | |
| 14 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 16 | 1604-781 | PISTON, 0.051 ORIFICE | 1 | $114.95 | |
| 17 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 18 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 19 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 20 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 21 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 22 | 2603-076 | VALVE,SHOCK-1.000 DIA X .012 | 1 | $5.95 | |
| 23 | 1603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $4.82 | |
| 24 | 2603-136 | VALVE,SHOCK-1.300 DIA X .012 | 1 | $5.95 | |
| 25 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 26 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 27 | 1603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $4.68 | |
| 28 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 29 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 30 | 1604-536 | HYDRAULIC COUPLER, FEMALE THREAD | 1 | $56.95 | |
| 31 | 1604-530 | HOSE, Q D NIPPLE TO SHOCK, 30IN. | 1 | $128.95 | |
| 32 | 1604-552 | FITTING,HOSE-MODIFIED-90 DEG X FJIC | 1 | $66.95 | |
| 33 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 34 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 35 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 37 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 38 | 1604-525 | CIRCLIP,RESERVOIR.063 DIA.X 1.42 ID | 1 | $6.95 | |
| 39 | 1604-520 | ENDCAP,EASY ADJ RES-7/16-20 UNF | 1 | $28.95 | |
| 40 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 41 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 42 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 43 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 44 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 45 | 1604-554 | BODY, RESERVOIR-1.625 X 5.000 (MELONITE) | 1 | $313.95 | |
| 46 | 1604-535 | ENDCAP, RESERVOIR | 1 | $28.95 | |
| 47 | 1604-534 | 45DEG. STRAIGHT THREAD ELBOW, FLARE TUBE | 1 | $14.95 | |
| 48 | 1604-532 | HOSE, RESERVOIR TO SHOCK. 16IN. | 1 | $66.95 | |
| 49 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 50 | 1604-287 | BUSHING,SHOCK-.160" FLANGE | 1 | $2.88 | |
| 51 | 1604-289 | SLEEVE,EYELET-OUTER-(1.020") | 1 | $13.73 | |
| 52 | 3611-691 | DECAL,SHOCK-"ACT" | 1 | $23.95 |
