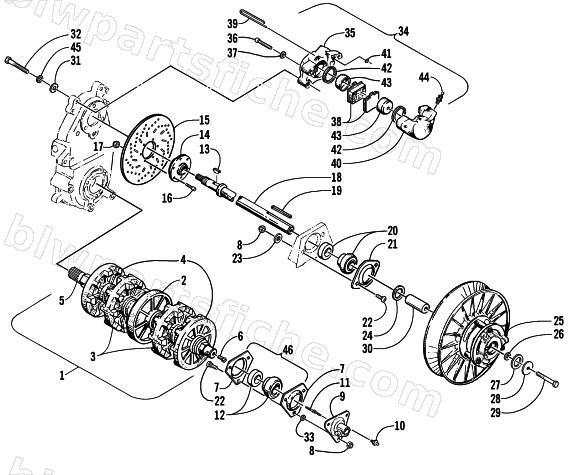

2002 Arctic Cat BEARCAT WIDE TRACK () — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2002 BEARCAT WIDE TRACK ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0602-884 | SPROCKET,IDLER-CTR | 1 | $49.95 | |
| 3 | 0602-864 | SPROCKET,DRIVE-8-TOOTH-INNER-PLASTIC | 1 | $54.95 | |
| 4 | 0602-865 | SPROCKET,DRIVE-8-TOOTH-OUTER-PLASTIC | 1 | $54.95 | |
| 5 | 1702-187 | SHAFT, DRIVE-HEX-KIT | 1 | $333.95 | |
| 6 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 7 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 8 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 9 | 0620-031 | ADAPTOR,DRIVE SPEEDOMETER | 1 | $109.95 | |
| 10 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 11 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 12 | 1602-375 | BEARING,1.00 W/COLLAR | 1 | $72.95 | |
| 13 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 14 | 0602-952 | HUB,BRAKE-98 HYD | 1 | $98.95 | |
| 15 | 0602-951 | DISC,BRAKE-98 HYD | 1 | $147.95 | |
| 16 | 0623-433 | SCREW,HSFH-#10-32 X .75 (PLAIN) | 1 | $0.55 | |
| 17 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 18 | 0702-362 | SHAFT,DRIVEN-PTD BLK | 1 | $235.95 | |
| 19 | 0602-902 | KEY,DRIVEN CLUTCH | 1 | $4.95 | |
| 20 | 1602-099 | BEARING, RELUBRICATABLE - 1.00 DRIVEN SH | 1 | $54.95 | |
| 21 | 0602-233 | FLANGE,BRG-TWO MTG HOLE | 1 | $4.26 | |
| 22 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 23 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 24 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 24 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 25 | 0726-102 | CLUTCH,DRIVEN-LG-DIA | 1 | $1,509.95 | |
| 25 | 0726-103 | CLUTCH,DRIVEN-LG-DIA-INT'L | 1 | $548.95 | |
| 26 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 27 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 29 | 8002-144 | SCREW,CAP-HH 5/16-18 X4.00 G5 Z&Y | 1 | $1.78 | |
| 30 | 0648-059 | STUB,SHAFT-DRIVEN | 1 | $28.95 | |
| 31 | 8050-307 | WASHER,FLAT- 7/16 X .922 X .065 Z&Y | 1 | $0.15 | |
| 32 | 8002-316 | SCREW,CAP-HH 7/16-14 X1.75 G5 Z&Y | 1 | $0.75 | |
| 33 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 34 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 36 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 37 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 38 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 41 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 42 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 43 | 0602-708 | PISTON | 1 | $81.95 | |
| 44 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 45 | 8051-307 | WASHER,SPR LOCK-7/16 .440X.784X.133 Z&Y | 1 | $0.40 | |
| 46 | 0702-410 | PLATE,FLANGE-BEARING-ASSY | 1 | $117.95 |
