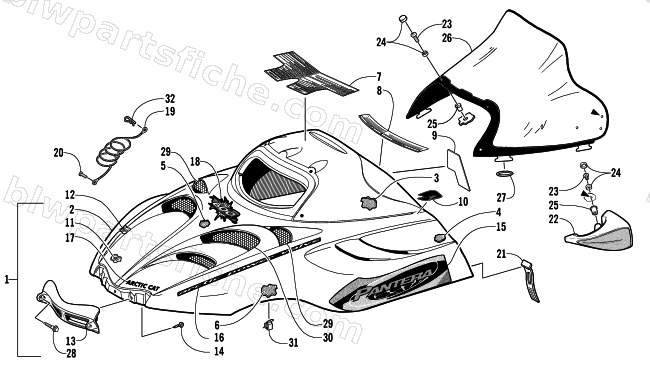

2002 Arctic Cat PANTERA 800 EFI ESR () — HOOD AND WINDSHIELD ASSEMBLY
2002 PANTERA 800 EFI ESR ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-095 | HOOD W/DECALS-02 PT 800 | 1 | $1,185.95 | |
| 2 | 1718-109 | HOOD W/O DECALS-02 PT 800 | 1 | $1,092.95 | |
| 4 | 0617-322 | FOAM,HOOD-UPPER RH | 1 | $42.95 | |
| 4 | 0617-323 | FOAM,HOOD-UPPER LH | 1 | $53.95 | |
| 5 | 0617-328 | FOAM,HOOD-MIDDLE | 1 | $26.95 | |
| 6 | 0617-326 | FOAM,HOOD-REAR RH | 1 | $17.95 | |
| 6 | 0617-327 | FOAM,HOOD-REAR LH | 1 | $29.95 | |
| 7 | 3611-485 | DECAL, WARNING-GENL & BRAKE-ENG & FRNCH | 1 | $35.95 | |
| 8 | 3611-970 | DECAL, CAUTION-ENG/BTRY/FUEL-ENG &FRCH | 1 | $41.95 | |
| 9 | 3611-580 | DECAL,REVERSE | 1 | $25.95 | |
| 10 | 4611-334 | DECAL,HOOD PAD-ACT-RH BLK | 1 | $8.95 | |
| 10 | 4611-335 | DECAL,HOOD PAD-ACT-LH BLK | 1 | $8.95 | |
| 11 | 1606-938 | FOIL,HOOD-RH | 1 | $54.95 | |
| 11 | 1606-939 | FOIL, HOOD-LH | 1 | $75.95 | |
| 12 | 2606-233 | FOIL, HOOD-UPR RH | 1 | $89.95 | |
| 13 | 1606-720 | HINGE, HOOD | 1 | $45.95 | |
| 14 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 15 | 4611-226 | DECAL, HOOD-LWR RH | 1 | $102.95 | |
| 15 | 4611-227 | DECAL, HOOD-LWR LH | 1 | $100.95 | |
| 16 | 4611-229 | DECAL, HOOD-UPR-600/800 | 1 | $86.95 | |
| 17 | 4611-150 | DECAL, PEWTER-"ARCTIC CAT" | 1 | $31.95 | |
| 18 | 4611-340 | DECAL, CREST-"800" | 1 | $63.95 | |
| 19 | 1606-158 | CABLE HOOD 35.0" | 1 | $15.11 | |
| 21 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 | |
| 23 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 24 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 25 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 26 | 2606-366 | WINDSHIELD, MED-W/MIRROR HOLES | 1 | $200.95 | |
| 27 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 28 | 0623-690 | SCREW,HDHS-1/4-20X1.240 Z&Y | 1 | $24.77 | |
| 29 | 2606-322 | SCREEN, VENT HOOD-RH-CTR/SLV | 1 | $69.95 | |
| 29 | 2606-323 | SCREEN, VENT HOOD-LH-UPPER/SLV | 1 | $24.77 | |
| 30 | 2606-325 | SCREEN, VENT HOOD-LH-CTR/SLV | 1 | $64.95 | |
| 31 | 0123-394 | CLIP CABLE | 1 | $1.37 |
