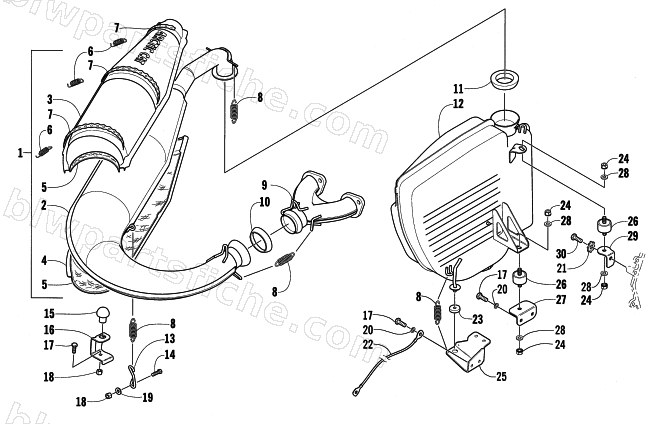

EXHAUST ASSEMBLY
2002 Z 570 (ESR)
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0712-734 | CHAMBER,EXPANSION-FAB 560 F/C | 1 | $576.95 | |
| 2 | 0712-732 | CHAMBER,EXPANSION-PTD BLK | 1 | $408.95 | |
| 3 | 1612-436 | COVER, EXP-UPPER | 1 | $322.95 | |
| 4 | 1612-435 | COVER, EXP-LWR | 1 | $331.95 | |
| 5 | 1612-550 | PACKING, EXP-UPR & LWR | 1 | $30.95 | |
| 6 | 1612-178 | SPRING, EXHAUST STRAP | 1 | $3.85 | |
| 7 | 0624-552 | TIE, PERFORATED BAND-5FT | 1 | $20.63 | |
| 8 | 0612-471 | SPRING,EXHAUST | 1 | $12.35 | |
| 9 | 1712-055 | MANIFOLD, EXHAUST-MACH-570 | 1 | $196.95 | |
| 10 | 0612-131 | GASKET,EXHAUST-HEADER JOINT | 1 | $29.95 | |
| 11 | 1612-066 | GASKET,EXHAUST TAIL PIPE 99/600/B | 1 | $37.95 | |
| 12 | 0712-742 | RESONATOR - PTD BLK | 1 | $793.95 | |
| 13 | 0712-913 | BRKT,WIREFORM-EXP. CHAMBER-PTD BLK | 1 | $6.47 | |
| 14 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 15 | 0612-111 | BUMPER,MOLDED-RUBBER | 1 | $16.49 | |
| 16 | 1612-508 | BRKT, MTG-EXP CHAMBER | 1 | $13.95 | |
| 17 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 18 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 19 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 20 | 8051-217 | WASHER,SPR LOCK-1/4 .252X.489X.077 Z&Y | 1 | $0.35 | |
| 21 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 22 | 0686-126 | HARNESS,ENGINE-GROUND | 1 | $12.35 | |
| 23 | 1612-319 | BUSHING, STEM RESONATOR MTG | 1 | $3.95 | |
| 24 | 0623-961 | NUT, HEX 5/16-18 W/WASHER | 1 | $0.26 | |
| 25 | 0712-834 | BRKT, MTG-RESONATOR- LRG BATT-PTD BLK | 1 | $26.95 | |
| 26 | 1612-321 | SUPPORT, RESONATOR-RUBBER | 1 | $22.01 | |
| 27 | 0712-916 | BRKT,MTG-RESONATOR/CHASSIS-PTD BLK | 1 | $5.95 | |
| 28 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 29 | 0712-938 | BRKT,MTG-RESONATOR/DROPCASE-PTD BLK | 1 | $14.95 | |
| 30 | 8002-134 | SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y | 1 | $0.65 |
