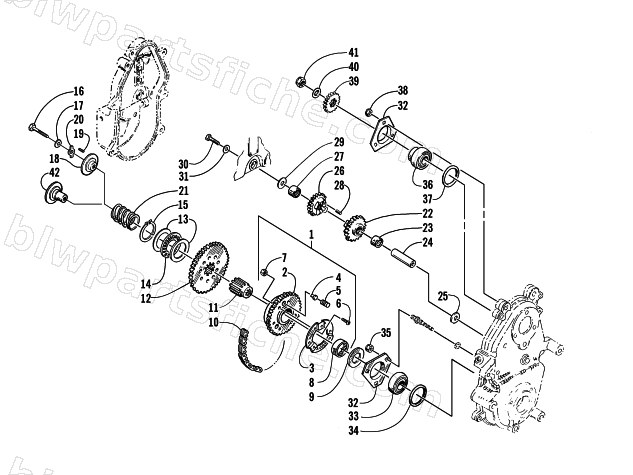

2002 Arctic Cat ZL 600 EFI SS () — DRIVE/REVERSE DROPCASE ASSEMBLY (ESR)
2002 ZL 600 EFI SS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1639-924 | KIT, REVERSE - 19:39/13W | 1 | $684.95 | |
| 0 | 2639-015 | KIT, REVERSE - 19:39/13W | 1 | $814.95 | |
| 1 | 0702-170 | SPROCKET, 39T-ASSY | 1 | $275.95 | |
| 1 | 0702-393 | SPROCKET,40T X 13 WIDE - ASSY | 1 | $415.95 | |
| 3 | 0602-144 | RETAINER,SPRING | 1 | $13.73 | |
| 4 | 0602-133 | PIN,SLIP-.993 LG | 1 | $17.87 | |
| 5 | 0602-138 | SPRING,COMPRESSION-REVERSE | 1 | $3.02 | |
| 6 | 0623-182 | SCREW,CAP-HSBH 10-32 X .875 | 1 | $0.26 | |
| 7 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 8 | 0602-016 | BEARING,J-2012 DC-1.250 | 1 | $23.39 | |
| 9 | 0602-012 | SPACER, EXT SHAFT-1.0 X 2.0 X .155TH | 1 | $19.25 | |
| 10 | 1602-041 | CHAIN, 70P - 13 WIDE | 1 | $117.95 | |
| 11 | 1602-048 | SHAFT, EXTENSION | 1 | $129.95 | |
| 12 | 0702-048 | GEAR, 55T REVERSE-ASSY | 1 | $429.95 | |
| 13 | 0602-023 | WASHER,THRUST-2.25 | 1 | $15.11 | |
| 14 | 0602-022 | BEARING,THRUST | 1 | $23.39 | |
| 15 | 0602-024 | RING,RETAINING | 1 | $3.99 | |
| 17 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 18 | 0702-372 | RETAINER,EXTENSION SHAFT-ASSY | 1 | $37.95 | |
| 19 | 8070-153 | PIN,SPRING-3/32 X 5/16 SLOTTED P&O | 1 | $0.40 | |
| 20 | 1602-046 | WASHER, TAB LOCK - .390 ID | 1 | $0.65 | |
| 21 | 0602-028 | SPRING, RETURN | 1 | $22.01 | |
| 22 | 0702-260 | SPROCKET, 24T IDLER-ASSY | 1 | $163.95 | |
| 23 | 0602-018 | BEARING,DC-.625 | 1 | $19.25 | |
| 24 | 0602-094 | SHAFT, REV IDLER | 1 | $42.95 | |
| 25 | 0602-215 | WASHER, THRUST-.625 ID X.030 X 1.105OD | 1 | $3.85 | |
| 26 | 0702-366 | GEAR, 19T IDLER-ASSY | 1 | $153.95 | |
| 27 | 1602-045 | BEARING,DC-.625 X .625 | 1 | $19.25 | |
| 28 | 0602-366 | PIN, ALIGNING-IDLERS | 1 | $1.37 | |
| 29 | 1602-044 | WASHER, THRUST-.625 ID X .126 X 1.125 OD | 1 | $13.73 | |
| 30 | 8002-130 | SCREW, CAP-HH 5/16-18 X .75 G5 Z&Y | 1 | $0.68 | |
| 31 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 32 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 33 | 1702-179 | KIT,REPLACEMENT BEARING-1" | 1 | $79.95 | |
| 34 | 0107-003 | SEAL,O RING .093 | 1 | $1.37 | |
| 35 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 36 | 1702-180 | KIT,REPLACEMENT BEARING-7/8" | 1 | $63.95 | |
| 37 | 1670-237 | SEAL, O-RING(2-033) | 1 | $0.95 | |
| 38 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 39 | 0602-444 | SPROCKET,19T | 1 | $57.95 | |
| 40 | 0623-231 | WASHER,SPRING-BELLEVILLE | 1 | $4.26 | |
| 41 | 0623-465 | NUT,FLEX-LOC 1/2-20 | 1 | $6.89 | |
| 42 | 0638-881 | KIT, REVERSE DRIVE ADAPTER | 1 | $51.95 |
